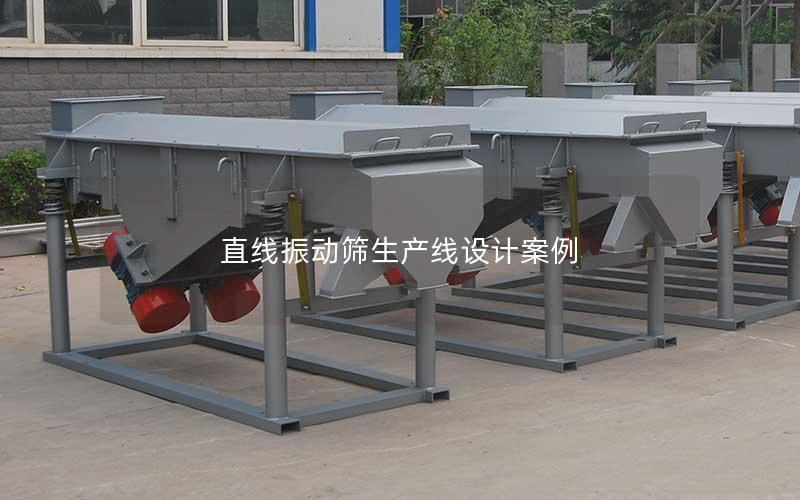

直线振动筛生产线设计案例

直线振动筛生产线设计是现代矿山、冶金、化工及建材等工业领域实现高效物料分级与精细化加工的关键工程。该设计案例以提高筛分效率、降低系统能耗及延长设备使用寿命为核心目标，系统性地贯穿了前期物料特性分析、设备精确定型与动力学计算、筛机结构与降噪防尘优化，以及自动化联锁控制系统的全面集成。通过科学匹配上下游输送与给料节拍，精准把控振动频率、振幅和筛面倾角等核心参数，成功解决了传统筛分作业中易出现的堵孔、跑料、结构疲劳开裂及粉尘溢散等技术难题，为现代化智能散料处理生产线的构建提供了高可靠性、高适应性的工程范式。

一、生产线工艺需求与物料特性深度解析

在直线振动筛生产线的初期规划阶段，深入调研与测定物料的基础物理特性是确保设计精准度的前提。物料的粒度组成、含水率、堆积密度、黏性及磨琢性直接决定了筛分负荷与物料在筛面上的运动规律。设计团队需采集现场样品进行多级筛分试验与水分测定，获取真实的粒度分布曲线，以便针对性地设定筛网孔径及防堵筛网形式，避免高湿度细颗粒物料在筛孔表面形成黏附或搭桥现象。

处理能力与筛分精度的平衡是工艺流程计算的关键环节。根据生产线的整体产能指标，工艺工程师需精确测算单位时间内的物料通过量，并依据物料在直线振动作用下的抛掷运动速度，合理推导物料层厚度。确保料层厚度保持在筛孔尺寸的规定比例范围内，既能防止因料层过厚导致的底层细颗粒无法透筛，又能避免料层过薄造成筛面有效利用率不足，从而在额定工况下实现优异的筛分效率。

工艺系统与上下游设备的衔接匹配对整体生产稳定性具有决定性影响。设计方案中必须对给料系统的受料均匀度进行严格校核，通常配置可调节的电磁振动给料机或皮带给料机，并加装均料板与缓冲溜槽，以消除高落差物料对筛面进料端的剧烈冲击。筛下物与筛上物的出料溜槽坡度需依据物料安息角科学设定，确保出料畅通无阻，形成连续、稳定的闭环输送工艺流。

二、直线振动筛选型与核心动力参数计算

筛机规格的选型计算是生产线动力学设计的核心基础。设计中依据给料量和透筛物料比例，利用筛分面积经验公式计算出所需的有效筛面长度与宽度。长宽比的合理选择至关重要，合理的宽度能够保证物料均匀铺开，而适宜的长度则确保难筛颗粒有足够的停留时间完成透筛。对于多层筛分需求，各层筛网的倾角与层间距均需进行三维空间校核，以保障安装、检修及料流顺畅。

双振动电机自同步技术与激振力参数的匹配决定了物料的跳跃轨迹与前进速度。工程师通过精确计算振动质体的质量，选用对称布置的双偏心块振动电机，利用反向同步旋转产生的合力驱动筛箱做定向直线往复运动。根据物料分离难易程度，严格设定振动方向角、振幅以及振动频率，使得物料在筛面上呈现连续稳定的抛掷运动，实现快速分层与高效透筛。

隔振系统的动力学计算关乎整套生产线的运行平稳性与基础载荷安全。设计采用高性能金属螺旋弹簧或复合橡胶弹簧构建二次隔振系统，通过动力学仿真验算系统的工作频率与固有频率，确保传动比处于理想的共振安全区之外。优良的隔振设计不仅能大幅降低设备启动和停机过共振区时的剧烈晃动，还能将传递至钢结构平台的基础动载荷削减至安全阈值以内。

三、结构优化与耐磨降噪工程设计

筛箱作为长期承受高频交变载荷的核心构件，其结构强度与抗疲劳寿命是机械设计的重点。工程中借助有限元分析（FEA）软件对筛箱侧板、横梁及加强筋进行模态分析与应力应变模拟，识别出应力集中区域并进行圆角过渡或加固处理。所有主要连接部位均淘汰传统的焊接工艺，全面采用环槽铆钉或高强度防松螺栓进行冷铆连接，消除了焊接残余应力引发的开裂隐患。

筛网结构的选材与快速张紧形式直接影响维护效率与耗材成本。针对物料的高磨蚀特性，设计选用耐磨聚氨酯筛板或优质弹簧钢编织筛网，并在进料冲击区加装导流耐磨盲板以吸收物料冲击动能。筛网固定机构采用模块化嵌入式或侧向快速楔形压紧装置，大幅度缩短了磨损件的更换维护时间，提升了生产线的连续作业率。

在绿色环保与职业健康标准日益严苛的背景下，降噪与密闭防尘设计被深度融入筛体结构中。设计在落料溜槽、侧板内壁等撞击频繁区域全覆盖耐磨橡胶衬板，阻断金属碰撞发出的高频噪声，配合橡胶剪切减振弹簧，有效将设备运行噪声控制在标准分贝以内。整机上方配备轻量化快拆式防尘密封罩，并在关键扬尘点预留除尘风口，与车间负压除尘管网相连，杜绝粉尘外溢。

四、自动化控制与智能运维系统集成

电气控制系统是直线振动筛生产线实现高效自治的神经中枢。生产线配置集成式PLC控制柜，将振动电机、给料机、带式输送机及除尘风机纳入统一的联锁控制逻辑中。系统遵循逆物料流启动、顺物料流延时停止的顺序控制原则，在发生意外停机或下游堵料时能够瞬间切断给料回路，防止筛面过载压死或物料堆积外溢事故的发生。

变频驱动与自适应调节技术的引入显著提升了生产线对复杂工况的应对能力。通过在主电机回路中接入变频器，操作人员可根据前端物料批次的变化实时微调振动频率与振幅，实现最佳筛分状态的动态响应。在轻载或空载间歇期，控制系统自动下调运行功率，实现软启动与平稳降速，大幅减轻对电网和机械传动件的瞬时冲击，达到显著的节能降耗效果。

基于工业物联网的智能在线监测系统为生产线提供了预测性维护保障。筛箱关键受力点与电机轴承座上布置了高精度无线振动传感器及温度传感器，实时采集运行振幅、三轴加速度及轴承温升数据。监测平台结合边缘计算算法分析频谱特征，能够对轴承磨损、螺栓松动或筛网破损等早期故障发出分级预警，指导运维人员开展靶向检修，全面迈向智能化少人化运维模式。

五、生产线系统集成价值与工程展望

直线振动筛生产线设计案例展现了现代散料处理装备从粗放型向精密化、智能化转型的工程路径。通过融合精确的物料流体力学计算、严谨的结构动态仿真以及先进的电气测控技术，生产线在提高透筛纯净度、控制粉尘噪音、延长关键零部件使用寿命等方面展现出卓越的工程效能。合理的空间布局与模块化检修设计，为产线未来的产能扩容与产线智能化升级预留了广阔的拓展接口。

伴随新材料与数字孪生技术的加速演进，直线振动筛系统的设计将更深层次地结合虚拟调试与多物理场耦合仿真。高强度轻质复合材料的引入将进一步降低筛箱参振质量，提升激振能量利用效率；而基于数字孪生模型的全生命周期健康管理，将推动筛分生产线实现真正意义上的自感知、自决策与自优化，为现代工业散料加工提供更加绿色、可靠、高效的工程装备支撑。
