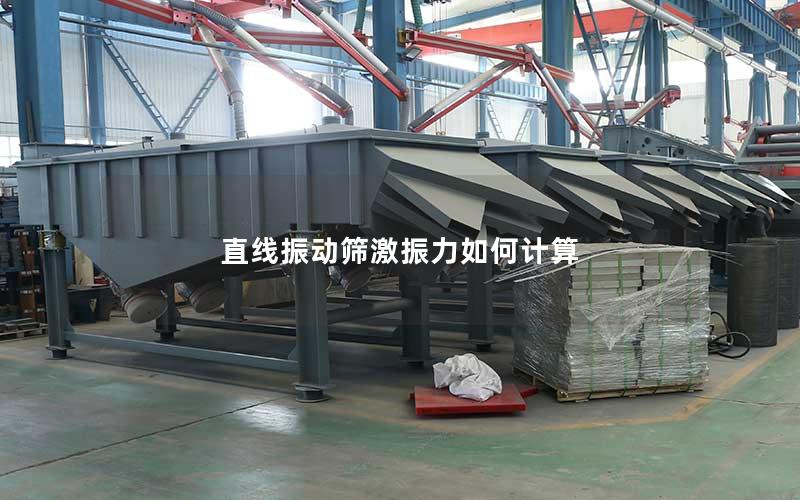

直线振动筛激振力如何计算

直线振动筛的激振力计算是设备选型、结构强度设计与筛分工艺优化的核心环节。科学合理的激振力既能确保物料在筛面上迅速实现抛掷透筛与均匀输送，又能有效控制设备动应力，防止筛框开裂与轴承早期疲劳失效。整个计算过程涉及振动学基础公式、参振系统总质量核算、偏心块力矩调节以及隔振动载荷校核等多个关键步骤，需要结合理论动力学模型与物料实际运行特性进行多维度推导与精准匹配。

一、激振力基础理论与核心计算公式解析

直线振动筛通常采用双振动电机自同步反向旋转驱动。单个偏心块旋转时产生的离心力是激振力的物理源头，其理论计算公式为单电机离心力等于偏心块偏心质量与其旋转半径以及角速度平方的乘积。当两台同型号、同参数的振动电机作反向同步运转时，在垂直于电机轴线特定方向上的横向分力相互抵消，而在沿振动方向上的分力则叠加倍增，形成恒定方向的直线交变激振力。

在工程实际计算中，总激振力公式通常表述为：总激振力等于两台电机额定离心激振力之和乘以合力系数。其中角速度与电机旋转转速直接关联，转速换算为国际单位制下的角速度参与计算。由于角速度是以平方形式作用于离心力，电机极数（如4极1450转/分或6极960转/分）对最终输出的激振力数值具有极为显著的放大或衰减效应。

确定理论激振力时，还需引入无量纲振动强度系数这一关键指标。振动强度系数反映了筛箱实际获得的重力加速度倍数，一般直线振动筛的振动强度建议控制在三倍到五倍重力加速度之间。通过设定的目标振动强度与振动方向角，可以倒推得出驱动筛体达到预定工艺效果所必须具备的理论激振力阈值。

二、参振总质量的精准核算与物料结合系数

激振力的需求量与参振总质量呈直接正比关系，准确核算系统的参振总质量是计算激振力的前提。参振总质量由固定参振构件质量与动态物料质量两大部分组成。固定构件涵盖筛箱侧板、横梁管、筛板、紧固件、振动电机本体、电机安装座以及支撑弹簧上部连接件等，这些均需通过三维模型或实际称重获取精确数值。

物料在筛面上的动态分布并非完全刚性固结在筛体上，而是在激振力驱动下处于连续跳跃与松散流动状态。在动力学计算中必须引入物料结合系数对筛面瞬时物料载荷进行折算。对于干式细粒物料或易透筛物料，物料结合系数通常取零点一至零点三之间；对于湿黏物料或重型大块物料，物料结合系数则需放大至零点三到零点五。

将精准核算后的筛机静止结构总重量加上乘以结合系数后的筛面物料动态负荷，即可得到系统的有效动态参振质量。再将该动态质量代入动力学响应方程，结合设备所需的单振幅和工作圆频率，便可精确计算出克服系统惯性阻力并维持稳定振幅所需要的最小有效激振力负荷。

三、偏心块夹角调节与激振力输出调谐

直线振动电机两端均装有固定偏心块与可调偏心块，通过调整两组偏心块之间的重合夹角，可以在额定范围内平滑改变实际输出的激振力大小。当活动偏心块与固定偏心块完全重合时，偏心质量重心距最大，输出百分之百的额定激振力；当两者反向张开至一百八十度时，偏心力矩相互抵消，输出激振力降至零点。

调节偏心块夹角时的输出激振力计算遵循余弦几何矢量合成法则，实际输出激振力等于单端额定最大激振力乘以夹角半角的余弦值。在实际设备调试过程中，工程师需依据不同物料的粒度组成、含水率及现场处理量要求，参照电机端盖上的刻度标尺，精准设定偏心块的张开角度以获得适宜的激振力输出比例。

调谐偏心块激振力时必须严格保证双电机同轴端以及两台电机之间的对称性。四个端盖内部的偏心块开度必须调节至完全一致的刻度线，任何不对称的偏心力矩差异都会诱发筛体横向摆动、扭振或局部应力集中，进而导致筛框早期撕裂或轴承异常发热受损。

四、动载荷校核与减振系统刚度匹配计算

激振力的计算与选定还必须与支撑减振弹簧的刚度参数相互匹配，并满足基础动载荷的安全限制。直线振动筛属于超共振状态下运行的振动机械，其工作频率通常为系统固有自振频率的三倍到五倍以上。必须通过计算隔振传递率，校核由激振力经弹簧传递至地基承重钢结构的动动载荷幅值。

减振系统的弹簧总刚度计算需依据参振总质量与目标固有频率确定，弹簧的静态压缩量与动态变形量需维持在弹性安全区间内。合理的弹簧刚度能够隔离百分之八十五以上的激振动载荷，防止激振力引发厂房框架共振，同时确保在过共振区启停机时不发生剧烈的瞬间破坏性摆动。

在确定最终激振力配置时，需对筛体关键承载节点进行动态应力疲劳校核。依据选定的激振力大小和作用方向，利用有限元分析方法模拟筛帮板和主横梁在交变载荷下的应力分布云图，确保最大动态应力处于材料疲劳极限安全系数之内，使激振力的机械输出在工艺产能与设备结构寿命之间达到平衡。

直线振动筛激振力的科学确定是一项融合了理论力学、结构动力学与筛分物料特性的系统工程。从偏心旋转离心力公式的理论推导，到参振构件与物料动态载荷的精准核算，再到偏心块物理夹角的精确调谐与隔振动载荷的安全匹配，每一个计算环节都直接决定着筛机的工作效能与运行可靠性。严谨的激振力计算不仅能够保障物料的高效分级与脱水输送，更能在长期高负荷交变应力环境下最大程度降低机械疲劳损伤，为工业筛分作业的高效稳定运行提供坚实的数据支撑与技术保障。
