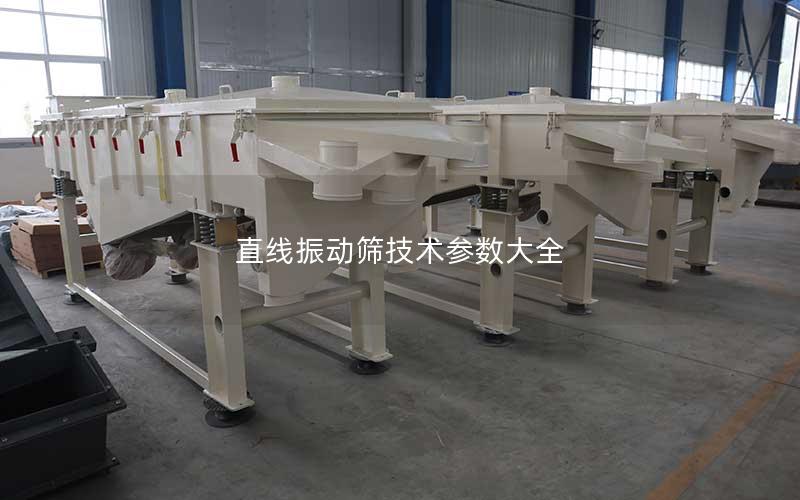

直线振动筛技术参数大全

直线振动筛作为矿山、冶金、化工、建材及食品医药等行业中不可或缺的分级过滤设备，其运行效率与筛分精度高度依赖于各项技术参数的科学匹配。涵盖设备型号、筛面尺寸、电机功率、振幅频率、处理量及筛网目数在内的全套参数体系，是评估设备性能、指导工程选型和保障产线稳定运行的核心依据。全面掌握这些技术指标，不仅有助于深入了解设备的动力学特性与物料运动规律，还能精准解决生产中物料堵孔、筛分效率低下及机体结构疲劳等常见问题，从而实现高效、低耗、稳定的工业筛分作业目标。

核心结构与外形尺寸参数

直线振动筛的型号规格通常以筛面有效宽度和长度进行定义，如常见的DZSF-520、1020、1030及1535等系列。型号中的数字直观反映了筛箱的几何尺寸，筛网宽度直接决定了料层的厚度与瞬时物料通过截面，而筛网长度则影响物料在筛面上的停留时间与透筛概率。根据处理工艺需求，单台设备可配置单层至五层不同的筛网结构，层间距需预留合理的下料缓冲空间，以确保多级物料能够顺畅分流并由各自的出料口排出。

筛箱的倾角参数在设备安装中同样至关重要，常规安装倾角处于0度至15度之间。水平安装多用于物料停留时间要求长、筛分精度高的精细物料分级；带倾角安装则能利用重力分力加快物料向前滑移的速度，显著提升粗颗粒物料的处理效率。出料口的高低位置、管径尺寸与法兰连接标准需与前后道输送设备紧密配合，保证连续化生产过程中无阻料现象发生。

设备本体的材质规格与整体重量属于基础结构参数。筛箱侧板多选用高强度碳钢板（Q235A）或优质不锈钢（SUS304/SUS316L），厚度通常在4mm至10mm之间，关键受力部位需经过加强筋强化与应力消除处理。整机重量从数百公斤到数吨不等，设备基础尺寸与动静载荷参数直接关系到底部减振弹簧的承压设计及车间地基承载力的校核。

动力驱动与振动动力学参数

直线振动筛通常采用双卧式振动电机作为激振源，单台电机功率从0.4kW到7.5kW不等，双机协同工作实现自同步反向旋转。电机的极数与转速直接决定了振动频率，常用的6极电机对应960r/min的转速，4极电机对应1440r/min的转速。合理配置的电机功率能够克服筛箱自重及物料负荷带来的阻尼，为整机提供持续而充沛的机械能。

双振幅与激振力是决定物料抛掷状态的核心动力学指标。直线振动筛的双振幅一般设定在3mm至8mm之间，通过调整振动电机两端偏心块的夹角，可以实现激振力在额定范围内的无级调节。激振力过小会导致物料无法有效松散分层，激振力过大则会加剧筛框焊缝与侧板的疲劳损伤，因此激振力与筛箱参振质量的匹配比例需严格遵循动力学设计规范。

振动方向角一般设计在30度至60度范围内，工业标准通常取45度。该角度决定了物料在筛面上每次跳跃的垂直高度与水平位移量之比，适宜的振动方向角能够使物料产生良好的抛掷运动，既保证了透筛所需的冲击力，又兼顾了快速向前输送的推进速度。配套的金属螺旋弹簧或橡胶复合弹簧具有精确的刚度参数，能有效吸收动载荷并阻隔振动向支撑基座传递。

筛分性能与物料处理参数

单位时间内的物料处理量是衡量设备工作能力的关键指标，其参数范围极为宽泛，从每小时几百公斤至数十吨不等。处理能力受物料的堆积密度、粒度组成、含水率及筛网开孔率等多种因素共同影响。高处理量设计需要增加筛面宽度，而高筛净率要求则需延长筛面有效长度，两者在参数设定上需要根据实际工况取得最佳平衡。

筛网目数与开孔尺寸直接决定了成品物料的截留粒度。直线振动筛支持配置从2目（大孔径冲孔板）到200目甚至400目（精细编织网）的多种筛网形式。筛网丝径、开孔形状（方形孔、圆形孔、长缝孔）以及有效开孔率直接影响透筛阻力与使用寿命，大开孔率能够显著提升透筛效率，但在重载冲击工况下需选用耐磨材质以防止筛网早期磨损破裂。

入料粒度与含水率属于关键的物料适应性参数。常规直线振动筛允许的最大给料粒度一般在10mm以内，重型筛分机可放宽至50mm以上。入料物料含水率建议控制在5%以下以防止粘结，若物料湿度偏高或黏度较大，则需结合透筛参数对筛网类型进行特殊定制，如改用防堵聚氨酯筛网或加装自清理装置。

选型配置与辅助技术指标

清网装置的配置参数对于维持筛面长期通透至关重要。常见的弹跳球清网系统，其橡胶球或硅胶球的直径（常用ф25mm、ф28mm）、分布密度及托网结构参数，直接影响对筛网底部撞击击打的频率和力度。针对超细粉末或高静电物料，还可辅以超声波换能系统，通过高频微振动参数打破粉体团聚与表面吸附。

密封防尘与环保指标是现代工业生产的重要考量。全封闭设计的直线振动筛配有可拆卸上盖，筛体与盖板之间采用硅胶条或发泡橡胶密封，机体预留标准除尘负压接口。整机空载运行噪音通常控制在75分贝至80分贝以内，优良的密封性能可确保微负压运行状态下粉尘无外溢，达到清洁生产的环保要求。

电气控制与安全防护参数决定了设备运行的可靠程度。振动电机的防护等级通常为IP55或IP65，绝缘等级达到F级或H级，能够在多粉尘、高湿热的环境中连续无故障运转。在煤矿、面粉加工、精细化工等存在易燃易爆气溶胶的环境下，电机及控制系统还须满足ExdⅡBT4或ExdⅡCT4等防爆技术参数等级标准。

直线振动筛参数体系的科学应用价值

深入理解并精准核定直线振动筛的各项技术参数，是实现物料高效分级与产线设备无缝对接的核心基础。从外形尺寸到动力学配置，从筛分机理到辅助安全指标，每一个参数之间都存在着严密的内在逻辑与相互制约关系。只有根据物料物理特性、工艺产能要求以及作业环境特点，系统性地权衡各项技术指标，才能使设备在最佳工况点高效运行，发挥出理想的筛分效能与经济价值。
