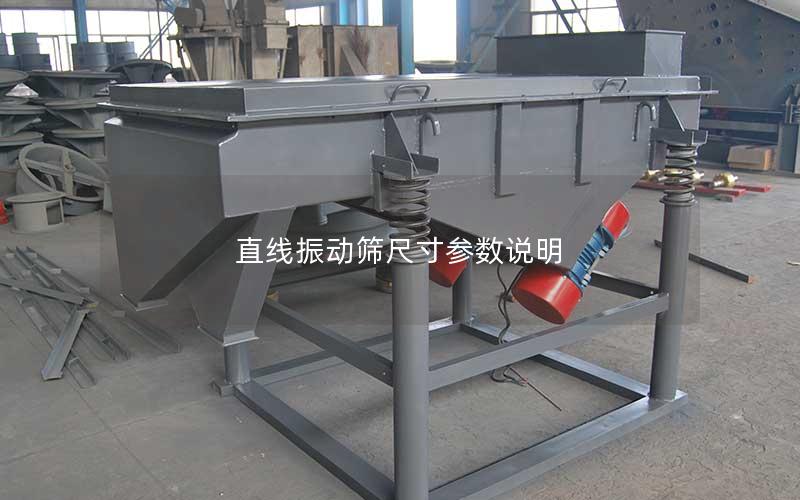

直线振动筛尺寸参数说明

直线振动筛的尺寸参数是决定其处理能力、筛分精度以及现场安装适配性的核心技术指标。这些参数涵盖了筛面有效长宽、多层间距、设备整体长宽高、进出料口规格、电机安装定位以及减震支撑尺寸等多个维度。深入理解直线振动筛的各项尺寸构成，不仅有助于精准匹配物料特性与产能需求，还能为上下游工艺设备的衔接与车间空间布局提供科学依据。合理的尺寸选型能够有效提升物料透筛率，降低设备负荷，延长整机使用寿命，是实现高效生产的重要基础。

筛面有效尺寸与长宽比例参数

筛面的有效宽度和有效长度是直线振动筛最基础的几何参数，通常在设备型号中直接体现，如DZSF-1020型即代表筛面宽1000毫米、长2000毫米。筛面有效宽度直接决定了单位时间内物料的处理量，物料在筛面上呈平面铺展，宽度越大，截面料层越薄，单位时间内的通过能力就越强。对于处理量要求较大的工段，通常需要优先加大宽度参数以满足大流量吞吐需求。

筛面有效长度则直接影响物料在筛面上的停留时间与筛分精度。物料在直线激振力的作用下向前作跳跃式运动，筛面长度越长，物料接触筛孔的频次和概率越高，难筛颗粒与临界颗粒的透筛机率显著增加。工业生产中，筛面的长宽比通常保持在2:1至3:1之间，若长宽比过小易导致筛分不彻底，长宽比过大则会增加设备自身重量与能耗，造成结构刚性下降。

多层直线振动筛还涉及层间距参数的设定。不同筛层之间的垂直高度一般在150毫米至300毫米之间，层间距的大小需综合考虑筛网更换便利性、清网装置的活动空间以及料流的顺畅度。合理的层间距离能够有效防止多层筛分时不同粒度物料发生相互干扰或飞溅混料现象，确保分级纯度。

设备外形轮廓与安装空间尺寸

直线振动筛的整机外形尺寸（总长、总宽、总高）是厂房空间设计和设备布置的关键约束条件。外形尺寸包含了筛箱本体、振动电机外凸部分、减振底座以及进出料接管的总占地空间。在实际工程设计中，不仅要考虑设备静止状态下的物理尺寸，还需预留至少100毫米至200毫米的动态摆动安全间隙，防止设备运行中与周围钢结构发生碰撞。

减震弹簧的安装定位尺寸直接关系到设备的平稳运行与基础载荷分布。弹簧支座的横向跨距和纵向间距必须精确匹配筛箱质心位置，确保激振力能够均匀传递至整个筛面。底座地脚螺栓的孔距与孔径尺寸需与土建基础或钢结构平台严格对应，避免因安装误差引发设备偏载、扭振或应力集中破损。

维护与检修空间的预留尺寸同样不可忽视。直线振动筛的后端通常需要预留出与筛网等长的抽屉式换网空间，侧面需要保留至少800毫米的操作检修通道，以便于日常巡检、更换密封胶条、调整电机偏心块以及拆装紧固件。合理的空间余量是保障设备全生命周期便捷维护的前提。

进料口与出料口构件尺寸

进料口的尺寸与形状设计决定了物料进入筛箱时的初始分布状态。常见的进料口多为矩形或圆形法兰连接，其通流截面积需略大于上道工序给料管道的截面积，以防发生物料堆积或堵塞。大型直线振动筛常在进料口下方设置带有一定倾角的布料板，其宽度通常与筛面有效宽度相仿，旨在使物料迅速沿筛面横向均匀铺展开来。

各层出料口的尺寸和标高对于成品物料的顺利排出至关重要。直线振动筛各筛层的出料口通常呈阶梯状布置在筛箱前端，出料口截面尺寸需根据各粒级物料所占的比例进行差异化配置，粗料口通常较大，细料口相对紧凑。出料管的下倾角度一般不小于30度，确保排出物料具有足够的流动速度，避免出料口内部积料。

出料口与地面或受料仓的落差高度尺寸也是系统集成的要点。如果出料口离地高度过低，会限制后续输送设备的衔接布置；如果落差过大，则物料下落时的冲击力与扬尘量会显著增加。通过标准化出料口法兰尺寸和可调软连接设计，能够大幅提升振动筛与下游包装机、料仓或皮带机之间的密封对接精度。

筛箱结构厚度与动力配置尺寸

筛箱侧板厚度和横梁管径尺寸是支撑整体结构刚性与抗疲劳强度的物理基石。侧板厚度一般在3毫米至8毫米之间，材质多选用优质碳钢或不锈钢；对于重载或大产量机型，侧板外部还需焊装加强筋板。横梁一般采用无缝钢管或方钢，其直径与壁厚直接影响抵抗高频往复振动的能力，防止梁体在中期运行中出现断裂或疲劳脱焊。

振动电机的轴径尺寸、安装底脚孔距以及偏心块外径构成了动力源的关键尺寸链。电机安装座板的厚度通常大于筛箱侧板，要求具备极高的平面度与刚度，以承受激振力的长期往复冲击。两台电机的安装对称距与筛面夹角（通常为30°至45°）经过精确几何测算，从而产生稳定的直线轨迹合力，驱动物料匀速向前抛掷。

筛网压紧装置与密封条尺寸直接关系到筛分防漏效果。筛网张紧板的厚度、钩边尺寸以及张紧螺栓的规格需要严格统一，保证筛网在横向和纵向上受力均匀、平整紧绷。筛框边缘的U型或V型硅胶密封槽尺寸需与筛框壁厚完全贴合，确保物料在振动过程中无扬尘外溢、无边缘混料泄漏。

直线振动筛的尺寸参数并非孤立的技术数据，而是深度关联着筛分机理、机械动力学与现场工艺环境的系统性指标。从筛面的几何长宽到整体外形的立体布局，从进出料口的流道设计到结构板材与动力部件的规格设定，各项参数之间相互制约、紧密协同。科学匹配并精确把控这些尺寸参数，能够实现筛分设备处理效能的最大化，确保生产线长期保持平稳、可靠、高效的运行状态。
