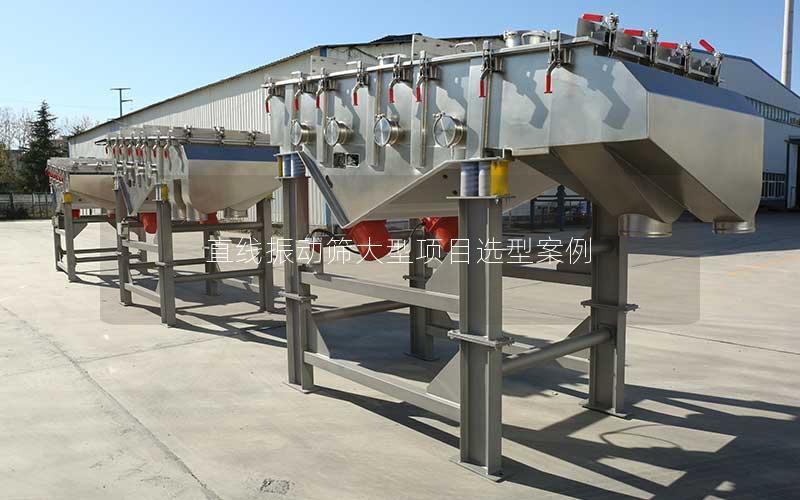

直线振动筛大型项目选型案例

在大型选煤厂、金属矿山及砂石骨料生产线的建设中，直线振动筛作为物料分级、脱水、脱介与脱泥的核心装备，其选型合理性直接决定了整条产线的运行效率与经济效益。本文以年产千万吨级现代化选煤厂物料分级改造项目为实际案例，系统解析直线振动筛的工程选型全流程。通过对物料特性参数测定、筛面负荷与动力学计算、激振驱动方案优化以及全生命周期运维成本的全面权衡，展现大型筛分装备如何精准匹配复杂重载工况，为同类型工业工程项目的设备选型提供具备实操价值的技术参考与工程范式。

项目工况与物料特性的深度剖析

在该千万吨级选煤厂项目中，分级筛分系统需承载原煤预先筛分与检查筛分两道核心工序，入料量峰值达到单台每小时1200吨。物料性质表现为粒度分布宽、大块原煤占比高、含水率波动大，其中小于13毫米的粉煤在雨季含水量超过8%，极易在筛网表面形成糊孔现象。工况的严苛性要求选型不仅要满足超大瞬时通量，更要具备极强的防堵筛与抗冲击能力。

工程技术团队首先对现场物料进行了精确的筛分试验与物理性质化验，测定出物料松散容重为0.9吨每立方米，静摩擦角为35度，动摩擦角为26度。结合物料的磨蚀指数与跌落冲击势能，选型设计需重点考量入料端耐磨衬板的抗冲击强度，以及筛板开孔率与颗粒透筛几率的动态平衡，避免因局部堆料导致筛机偏载运行。

现场厂房空间跨度及基础承载力受到原有土建结构的限制，要求新选型的筛机在增大筛分面积的严格控制整机静载荷与动载荷对钢结构平台的动态冲击。连续运转24小时的重载工况，进一步对筛箱结构的抗疲劳寿命和防尘密封性能提出了极高标准。

关键技术参数的计算与结构设计匹配

筛面有效面积的精确计算是设备选型的核心基石。技术团队基于处理量、入料粒度组成、透筛效率目标值（设定为不低于88%）以及物料厚度控制公式，开展多轮迭代验算。最终确定选用筛面规格为双层结构，宽度4.2米、长度7.3米的大型直线振动筛，确保物料在筛面上的层厚均匀控制在筛孔尺寸的1.5倍至2倍之间，实现薄层高效透筛。

在振动运动学参数的确定上，筛机设计振动方向角为45度，振次设定为每分钟800次至850次，双振幅保持在10毫米至12毫米。该参数组合赋予物料适宜的抛掷指数（控制在3.2至3.5之间），既保证了粗颗粒快速向前运移、细颗粒迅速分层下沉，又避免了物料过度抛起对筛网产生剧烈的垂直破坏冲击。

筛箱结构强化方面，选型方案采用了三维有限元受力分析（FEA）进行全机模态校核。侧板整体选用高强度耐候钢板，杜绝任何形式的横向焊接缝，全机主要连接部位全部采用大直径环槽铆钉冷铆固接。筛网支撑梁采用箱形封闭截面并做耐磨聚氨酯包覆处理，既增强了抗扭刚度，又有效防止了积煤和磨损腐蚀。

动力系统配置与激振器选型验证

大型重载直线筛的激振驱动系统是整机的心脏。针对4.2米超宽筛框，项目放弃了传统的双振动电机直驱模式，选用了两组分体箱式稀油润滑激振器，通过自同步技术配合中间万向联轴器实现双轴异向同步旋转。这种配置不仅提供了高达400千牛的额定激振力，还能大幅降低电机的动态振动负荷，提高驱动系统的可靠性。

驱动电机选用了两台变频防爆三相异步电动机，单台功率为55千瓦。电动机启动阶段具备高起动转矩特性，能够确保筛机在0.8秒内快速越过共振区，极大地减轻了启停机过程中的筛箱瞬态摇摆幅度。结合软启动与电磁制动装置，设备停机时间被压缩在5秒以内，消除了共振阶段对弹簧支承构件的损伤。

激振器的轴承选用进口特种自调心球面滚子轴承，采用大游隙及一体化铜合金保持架设计，并配合循环稀油润滑与强制冷却系统。经过现场热平衡计算与连续试运转测试，轴承工作温度稳定在60摄氏度以下，理论疲劳计算寿命突破30000小时，满足了连续不间断高负荷生产的要求。

经济性评估与全生命周期运维保障

大型工业装备选型不仅关乎初期采购成本，更取决于全生命周期的综合效益。在此次选型论证中，技术团队对比了传统筛网与模块化聚氨酯复合筛网的长期成本。复合筛网虽然初始投资略高，但其耐磨寿命是传统金属编织网的4至6倍，且具备自清理弹性变形特征，使停机换网频次降低了75%，年节约停产维护损失达数百万元。

设备的可维护性设计是保障长期稳定运行的关键环节。选型方案引入了侧板外侧张紧装置与快速拆装压条结构，单块筛板的更换时间缩短至10分钟以内。激振器采用模块化整体吊装结构，一旦出现机械隐患可在2小时内完成整体互换，最大限度压缩了非计划停机时间。

项目在筛机重要受力部位、轴承座及减振弹簧基座上加装了三向振动传感器与无线测温模块，实时监测筛机运行时的横向摆动量、振幅均匀度以及轴温变化。通过将监测数据接入全厂智能化管控平台，实现了由传统事后维修向预测性维护的转变，显著提升了大型筛分系统的在线健康管理水平。

大型直线振动筛在重大工程项目中的成功选型，是物料特性、动力学计算、结构力学及智能运维深度融合的系统工程。从精准把控高通量严苛工况，到优化超宽筛箱的动力匹配与抗疲劳设计，再到兼顾易损件更替与在线状态监测，全方位的科学选型使该选煤厂在实际投运后实现了91.5%的超预期筛分效率。这一工程实践表明，基于精细化计算与全生命周期视角的设备选型方案，能够确保大型筛分系统在复杂多变的重载工况下长期稳定、高效、低耗运行，为现代大型工矿企业实现产能跃升与绿色高效生产奠定了坚实的技术基础。
