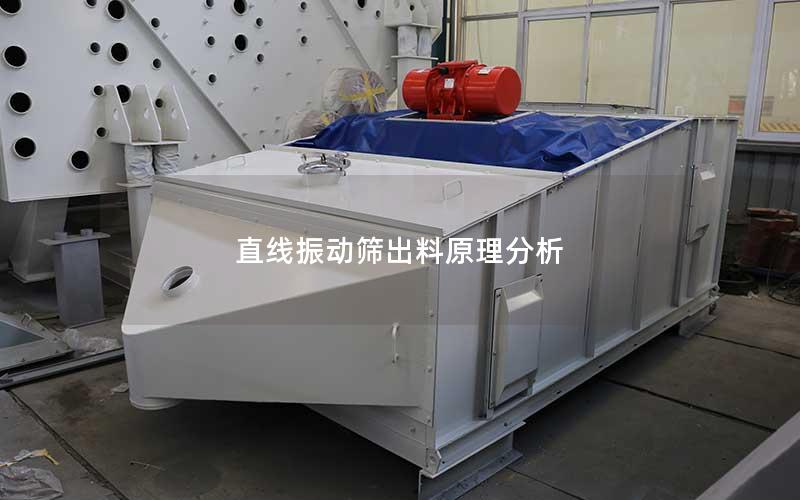

直线振动筛出料原理分析

直线振动筛作为工业筛分的核心装备，其高效稳定的出料过程依赖于机械激振力、筛面动力响应与颗粒力学行为的深度协同。设备通过双振动电机自同步反向运转产生定向合力，驱动筛箱沿固定夹角作周期性往复直线振动。物料在筛面上承受连续脉冲抛掷力，形成微抛运动并实现定向跃迁输送，同时在运动过程中完成颗粒按粒径梯度的自动分层与透筛分离，最终使筛上物与筛下物连续、平稳地从对应出料口排出。

双电机同步反向旋转与激振力合力生成机制

直线振动筛的动力源由两台型号完全一致的振动电机组成，两台电机分别对称安装在筛箱两侧或后部的横梁结构上。当两台电机通电起动时，其偏心块以完全相同的角速度进行相反方向的自同步旋转。在旋转周期的任意瞬间，偏心质量产生的离心力在平行于电机轴心连线的方向上相互抵消，而在垂直于轴心连线且平行于振动方向线上则实现同向叠加，从而合成了单一方向、周期变的正弦规律激振力。

激振合力的作用方向与水平筛面之间保持特定的几何夹角，该夹角被称为振动方向角，工程应用中通常设定在30度至60度之间，最为常见的是45度。该夹角决定了激振力在筛面法向和切向上的分量分配比例。垂直分量为物料提供克服自重向上抛起的动力，水平切向分量则为物料提供沿筛面指向出料端的持续推力，这是物料产生定向位移的动力学前提。

筛箱整体通过支承弹簧系统弹性悬挂或支撑于底座之上。在双电机周期变激振力的驱动下，整个筛箱沿着振动方向角进行高频往复直线振动。弹簧系统的阻尼与刚度经过精确计算匹配，确保筛箱在共振频率之外平稳运行，将稳定均匀的振动动能持续传递给进入筛腔的物料层，为物料的定向迁移与出料提供连续受控的力学环境。

物料沿筛面的抛掷运动与轨迹动力学

物料在筛面上的受力与运动状态取决于筛面的抛掷指数。当筛箱向上振动加速度的法向分量大于重力加速度时，筛面与物料之间的接触正压力降为零，物料脱离筛面被抛向空中。筛箱振动的高频特性使得这一脱离过程以数十赫兹的频率连续循环发生，物料颗粒在筛面上呈现出高频微幅的跳跃式前进状态。

颗粒在被抛起后脱离筛面约束，在空中仅受重力作用，其运动轨迹遵循斜抛运动规律。在空中运行期间，颗粒保持脱离瞬间获得的水平切向初速度向前滑移，经历上升段与下降段后重新落回筛网表面。由于筛箱自身在物料悬空期间已完成一次往复位移，物料落点必然超前于其起跳点，从而在宏观上形成沿筛面向出料端单向平移的物料流。

这种连续抛掷运动不仅实现了物料的快速纵向推进，还有效减少了物料与筛网之间的持续滑动摩擦。颗粒在每次撞击筛面时将动能释放，随后立刻被下一周期的振动重新加速抛起。微跳跃前行的运动形态避免了物料在筛板上的堆积滞留，使物料层始终维持流态化前移，确保进料端的物料能够以可控流速源源不断地输送至出料口。

连续流动中的物料自动分层与透筛行为

在抛掷运动的流态化作用下，混合物料层在向前滑移的同时发生剧烈的颗粒离析重组。物料被抛起后下落时，物料层内部产生松动空隙，由于细小颗粒的质量较小、体积紧凑，能够迅速穿过大颗粒之间的间隙下沉至底层接触筛网，而大颗粒则在浮力效应与互挤作用下被推向料层上部，形成上粗下细的自然分层结构。

位于底层的细粒物料在向前推进的过程中与筛孔持续碰撞。当细颗粒的粒径小于筛孔尺寸且碰撞角度适宜时，颗粒直接穿过网孔成为筛下物，沿集料斗滑出设备；而大于筛孔的颗粒则被筛网托举并继续保留在筛面上层。分层效应使易透筛物料优先占据透筛优势位置，极大提升了筛分效率，防止上层粗料对细料产生遮挡阻碍。

剧烈的高频振动同时赋予卡堵在筛孔中的临界颗粒向上的瞬时脱模力，配合弹跳球等清网装置的撞击，有效破坏了潮湿或粘性细粉在筛孔周围的架桥现象。网孔的高自洁能力保持了有效透筛面积的开孔率，使筛上粗物料与筛下细物料能够各自沿着既定通道顺畅流动，互不干涉地流向各自专属的出料通道。

结构参数与物料特性对出料速度与效率的影响

筛机的几何安装参数与动力参数对物料的出料速率起着决定性调节作用。筛面倾角的设置直接改变物料重力沿筛面方向的分力，倾斜安装可显著加快物料向前奔流的速度，适用于大处理量的粗分工序；水平安装则延长了物料在筛面上的停留时间，有利于精细分级。振幅与振动频率的组合调节能够改变抛掷强度，进而控制物料在筛面上的前进线速度。

筛箱的有效长度与宽度比例关系影响着出料流的形态分布。筛面宽度决定了单位时间内的受料横截面积与瞬时通过能力，足够的宽度可以展平料层，防止物料过厚造成出料拥堵；筛面长度则保证了物料在运行至出料口前拥有充裕的透筛时间，确保筛上物到达排料口时已完成充分分离，达到纯净出料的标准。

物料自身的物理特性如含水率、粘度、颗粒级配及摩擦系数等因素，同样会反作用于出料进程。对于流动性较差或粘附性强的物料，需适当增大激振力与抛掷强度以克服物料内聚力，避免物料团聚滞移；对于高流动性干性颗粒，则需通过减缓振幅来控制出料流速，实现出料通畅度与分级精细度的工艺平衡。

直线振动筛出料机理的协同运作与效能实现

直线振动筛实现高效出料的核心机制，在于激振力合力生成、抛掷轨迹驱动、料层动态分层以及结构参数调控这四大要素的严密协同。双电机自同步技术构建了定向交变力场，为整个运动体系确立了动力基准；物料在这一力场驱动下转化为高频向前跳跃的流态化输送，克服了颗粒内部摩擦并建立输送动能；流态化过程中完成物料按粒径大小的精准分离与透筛，实现粗细物料的分流导向；而机械参数与物料特性的适配优化则保障了输送速率与筛分净度的协调统一。各力学环节环环相扣，共同保障了设备连续、均匀、稳定地完成物料的高通量筛分与分类出料作业。
