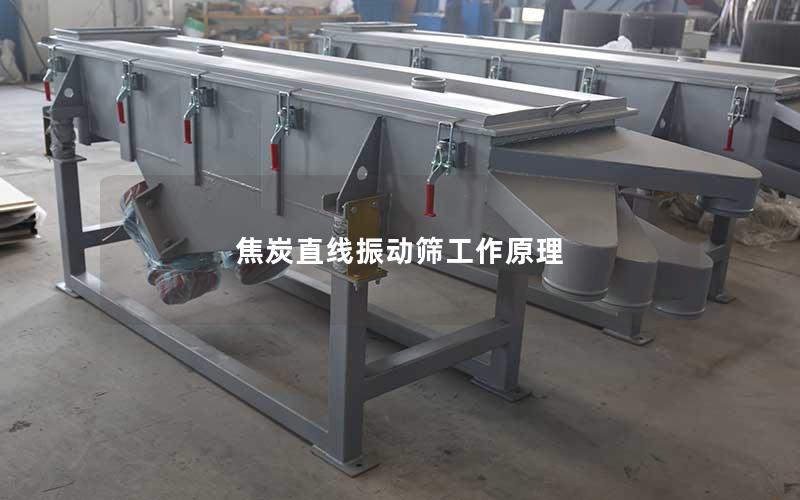

焦炭直线振动筛工作原理

焦炭直线振动筛作为冶金、焦化行业中不可或缺的物料分级设备，主要用于对不同块度的焦炭进行高效筛分与除杂。该设备依托双振动电机自同步反向运转产生的定向激振力，驱使筛箱及筛面带动焦炭颗粒群做连续的抛掷与向前跳跃运动。焦炭物料在筛面上经历松散、分层以及透筛等复杂动力学过程，使大颗粒焦炭沿筛面排出、小颗粒焦炭迅速穿过筛孔，同时配合弹性减振系统保持设备平稳运行，实现高效且低破碎率的筛分作业。

1. 激振力产生与双电机自同步运转机制

焦炭直线振动筛的核心动力源自两台型号与参数完全一致的振动电机。这两台电机对称安装在筛箱的激振梁结构上，接通电源后以相同的角速度做反方向自同步旋转。每台电机的转轴两端均配置有可调节的偏心块，偏心块高速旋转时会产生方向持续变化的离心力，即激振力。

在双电机反向同步运转的过程中，两组偏心块在平行于电机轴线方向上产生的离心力分量大小相等、方向相反，因而在物理空间上相互抵消。而在垂直于电机轴线的特定激振方向上，两组偏心块产生的离心力分量同向叠加，形成一个沿固定方向往复变化的合激振力，为筛机提供了单向直线运动的能量来源。

双电机的稳定同步运行依托于非线性振动系统的自同步理论，依靠筛箱结构的机械振动耦合实现电机的恒定反向同速锁定。这种设计不仅省去了传统机械传动齿轮箱等繁琐结构，而且大幅降低了机械磨损与维护频率，保障了激振力高效、平稳地传递至整个筛箱骨架。

2. 筛箱运动轨迹与物料抛掷动力学分析

合激振力通过激振梁传递给筛箱整体，由于激振力的作用线与筛面法线方向存在一定的倾斜夹角，这一夹角通常被称为振动方向角。在合理布置的弹簧支承系统配合下，筛箱整体被约束在垂直平面内，做高频、微幅的往复直线轨迹振动，形成稳定的直线运动矢量。

当筛面随筛箱向上加速运动时，支撑在筛面上的焦炭颗粒群受到向上的推力与加速度；当筛面运动越过平衡位置并向下减速时，由于焦炭本身的惯性作用，其向上的惯性力一旦克服自身重力与表面摩擦力，焦炭颗粒便会脱离筛面被抛射到空中，形成规律的抛掷运动。

焦炭在重力与初始抛射速度的共同作用下，沿着抛物线轨迹向前上方跳跃，随后再次落回筛面。由于焦炭质地较脆、易产生碎屑，设备在动力学设计中严格控制抛掷指数，使焦炭既能获得足够的向前推力和松散高度，又避免剧烈跌落造成焦炭颗粒的二次粉化与破碎损耗。

3. 焦炭物料在筛面上的分层与透筛过程

连续的抛掷运动打破了焦炭颗粒层内部的静止堆积状态，使进入筛面的焦炭物料层迅速膨胀并变得松散。在物料群高频跳跃与下落的过程中，由于重力沉降差异与颗粒间相互挤压、碰撞，物料层内部发生明显的“偏析”现象，即体积较小、密度较大的焦炭细粒迅速透过大颗粒间的空隙沉降至底层。

底层细颗粒焦炭直接接触筛网表面，在沿筛面前移的过程中，一旦粒径小于筛孔尺寸且落入有效筛分区域，便会在重力与惯性作用下迅速穿透筛网，成为筛下物；而粒径大于筛孔的大块焦炭则继续漂浮在物料层上部，在筛面倾角与抛掷力的协同驱动下不断向出料端移动，最终作为筛上物排出。

筛箱的高频直线振动还赋予了筛面优异的自清理能力。焦炭颗粒不断在筛孔边缘跃起与落下，有效防止了表面粗糙或带有轻微水分的细焦粉对筛孔造成堵塞，维持了筛网的高开孔率与透筛概率，大幅提高了整机的筛分处理能力与筛净率。

4. 减振支承系统与动态力学平衡调控

焦炭直线振动筛的筛箱下部通过多组高性能减振弹簧与固定底座相连。这些支承弹簧通常采用优质螺旋钢簧、橡胶弹簧或复合弹簧，具备精确计算的刚度与阻尼特性，承担着支撑筛体全部质量以及吸收动态载荷的重要职能。

在筛机高速振动过程中，弹簧系统能够有效隔离剧烈的交变激振力向地面基础的传递，将设备运行对厂房建筑结构的动载荷冲击降至安全范围内。阻尼特性有助于抑制筛机在启动和停机通过共振区时产生的过大瞬态振幅，确保设备平稳过渡，防止结构因交变应力集中而发生疲劳开裂。

通过调整激振器偏心块的夹角与配重，可以实时改变合激振力的大小，从而调节筛箱的振幅；结合筛面倾角与弹簧刚度的微调，能够动态适配不同湿度、不同粒度分布的焦炭原料特性，实现物料流速与筛分精度的精准匹配与动态平衡。

5. 焦炭直线振动筛工作特性的整体呈现

焦炭直线振动筛将双电机自同步激振、筛面直线抛掷力学、颗粒偏析分层运动与弹性动态平衡系统有机融合于一体。通过严密的物理受力转化，设备赋予松散焦炭群持续、有序的定向跃进轨迹，在高效分级的同时兼顾了焦炭成块率的保护。

这种纯粹依靠机械自同步与惯性动力学运作的模式，展现了高可靠性、高处理量与低耗损的工程应用优势，为现代钢铁炼焦工艺及焦炭深加工环节提供了稳定、高效的粒度分级技术保障。
