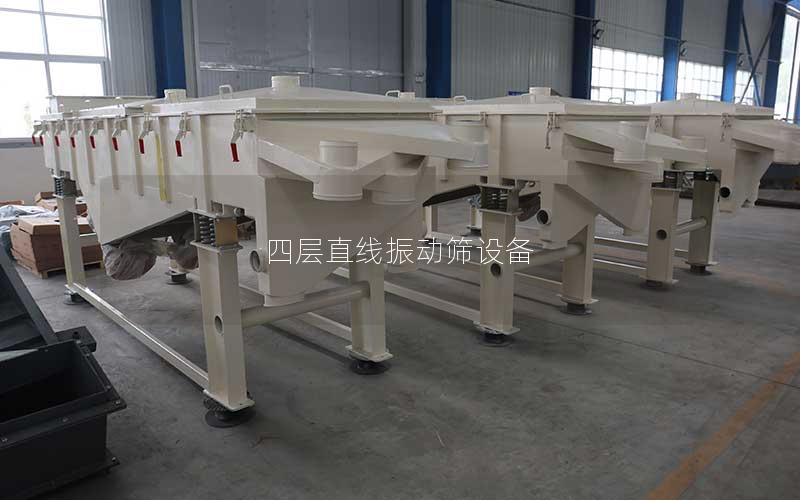

四层直线振动筛设备

四层直线振动筛作为一种高效的多级分级筛分设备，凭借其多层筛网立体布置与双振动电机同步驱动机制，在矿山、建材、化工、冶金及食品等行业中发挥着关键作用。该设备能够在一道工序内将混合物料精准分离为五种不同规格的成品，具备分级效率高、处理量大、结构紧凑、密闭无尘等技术特点。通过深入探讨四层直线振动筛的工作原理、结构特点、应用优势及运维要点，能够帮助生产企业更合理地优化物料筛分工艺，提升生产线运行效益。

一、四层直线振动筛的工作原理与分级机制

四层直线振动筛采用双振动电机作为振动源。当两台振动电机做同步反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴线的方向相互叠加，从而形成一个合力，驱动整个筛箱沿着一条倾斜的直线轨迹作连续往复振动。

物料自进料口均匀落入上层筛面后，在激振力的连续抛掷作用下迅速向前跳跃运动。在向前推进的过程中，物料层不断被打散并形成松散状态，粒径小于筛孔的物料迅速透过筛网落入下层，而大于筛孔的物料则继续沿筛面滑移至出料口排出。

设备内部从上至下依次安装有四层孔径递减的筛网。物料经过层层拦截与透筛，实现由粗到细的逐级分选，最终通过分布于机身前端的五个出料口分别排出五种不同粒度区间的物料，实现了一机多级的高精度连续分级作业。

二、核心结构设计与零部件配置特点

该设备主要由筛箱、筛框、筛网、双振动电机、减振弹簧系统以及机座等核心部件组成。筛箱整体采用高强度钢板配合结构件焊接而成，经过严格的时效处理以消除内应力，确保在长期高频振动工况下机体不变形、不开裂。

筛框与筛网结构针对四层高负荷工况进行了专门强化。筛网材质可根据物料特性选择优质不锈钢编织网、聚氨酯筛板或耐磨冲孔板，筛面下方通常配置弹跳球自清网装置，利用设备振动带动弹跳球撞击筛网底部，有效防止细粉和黏性物料堵塞筛孔。

减振系统采用高性能复合橡胶弹簧或优质螺旋钢弹簧支撑。合理的弹性阻尼配置能够有效吸收设备振动能量，将传递至地面基础的动负荷降至极低水平，同时保障整机在启动与停机共振区平稳过渡，显著降低运行噪声。

三、工业应用领域与突出的性能优势

四层直线振动筛在耐火材料、磨料磨具、石英砂、塑料颗粒、肥料及精细化工等领域应用极为广泛。这些行业普遍对物料的粒度级配有着严苛要求，设备凭借一次性产出五种规格物料的能力，大幅缩减了物料周转流程与设备占地面积。

全封闭结构设计是该设备的显著亮点之一。整机配备可拆卸密封盖板与除尘接口，在负压或密封状态下运行，有效杜绝粉尘外溢，改善车间作业环境，满足现代工业生产对环境保护与清洁生产的高标准要求。

在生产能效方面，设备展现出极高的筛分效率与处理能力。多层筛网的合理倾角与可调激振力设计，使得物料在各层筛面上停留时间与透筛速率达到理想平衡，不仅降低了单位产量的电耗，还大幅提升了成品的均质化水平。

四、规范化操作与日常维护保养要点

设备在启动运行前，操作人员需系统检查各部位紧固螺栓，特别是振动电机底座地脚螺栓的紧固状态，防止高频振动导致松动而引发设备故障。同时确认各出料口管道连接顺畅，无异物卡阻。

物料投喂过程中应保持均匀给料，避免瞬间大负荷冲击筛面。给料不均不仅会降低多层筛网的分级精度，还易造成局部筛网过载磨损。定期观察各出料口的物料排料速度和成品质量，可及时判断内部筛网是否存在破损或松弛现象。

日常保养需严格落实轴承润滑制度，按照规定周期加注专用耐高温极压润滑脂。停机检修时应重点检查弹簧的疲劳变形程度以及筛箱侧板焊缝的完整性，发现磨损超标的零部件应及时更换，以保障设备长期稳定运行。

五、四层直线振动筛的应用价值与发展趋势

四层直线振动筛集多级分级、高效筛选、节能环保于一体，有效解决了复杂物料精细分级过程中的工艺繁琐与能耗高企难题，在现代化散料加工生产线中占据着不可替代的地位。

伴随工业智能化的深入推进，四层直线振动筛正朝着在线状态监测、自适应调频振动以及模块化快速换网方向演进。智能传感与自动化控制技术的融入，将进一步提升设备的运行可靠性与分级精度，为各行业的高质量发展提供更为强劲的装备技术支撑。
