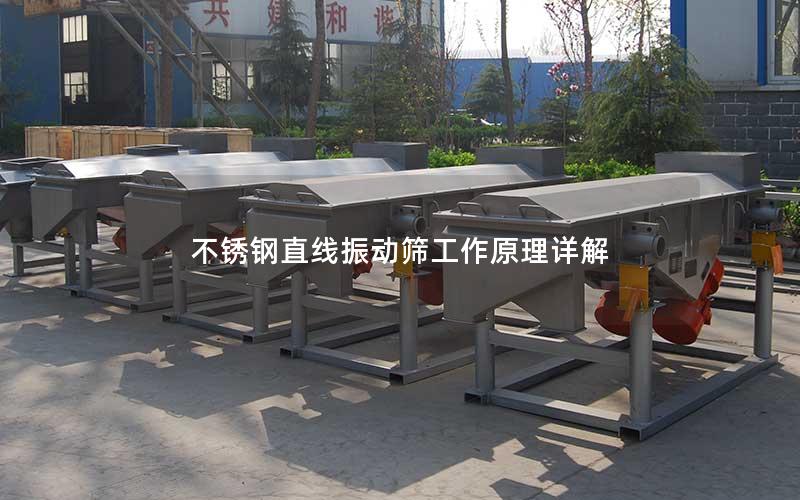

不锈钢直线振动筛工作原理详解

不锈钢直线振动筛作为食品、医药、化工等高标准卫生行业的核心分选设备，依托双振动电机自同步反向运转产生的定向激振力，使物料在全封闭耐腐蚀的不锈钢筛面上形成规律的抛掷跳跃与前移运动。设备通过合理的振动参数匹配、精密的网面张紧结构以及高效的减振支撑体系，实现了微细物料的高精度分级与快速透筛。深入掌握其动力学来源、物料运移轨迹、多层分级机制及整机平衡特性，对于优化筛分工艺参数、提升物料处理效率和设备运行稳定性具有重要指导价值。

双振动电机自同步反向旋转驱动机制

不锈钢直线振动筛的动力源通常由对称安装在筛体两侧或底部的两台型号相同、参数一致的卧式振动电机组成。当双电机通电启动后，电机的偏心块高速旋转产生离心力，根据力学自同步原理，在同一振动系统中相互耦合的两台电机会自动实现相位锁定与反向等速运转。

在运转过程中，两台电机偏心块产生的离心力在平行于电机轴线的横向方向上大小相等、方向相反，从而在每一个运动周期内相互抵消为零；而在垂直于电机轴线的纵向方向上，两个偏心力矢量始终保持同向叠加，形成了沿特定倾斜夹角方向输出的合激振力。

这一合成激振力通过电机的安装基座直接传递至不锈钢筛箱整体，驱动筛箱沿与水平筛面呈30度至45度夹角的线性方向做往复简谐振动，奠定了物料做定向直线跳跃筛分的基础动力条件。

物料在筛面上的直线抛掷运动动力学

筛箱获得定向线性振动后，筛网表面将振动加速度直接施加在处于静止或流动状态的待筛物料层上。当筛面的法向振动加速度超过重力加速度分量时，物料层与筛面瞬间脱离接触，被连续弹起并抛向空中。

处于悬浮抛掷状态的物料在惯性力与重力的共同作用下，沿着抛物线轨迹向前上方跃进一段距离后落回筛面。接触筛面的瞬间，物料再次吸收筛箱传递的机械动能，紧接着进入下一个抛掷循环，形成连续向前跳跃的波浪式推进流。

合理的抛掷指数不仅能有效打破物料颗粒之间的黏附与团聚状态，使整个料层在行进中保持充分的松散与流态化，还能使颗粒与筛孔产生频繁的高频相对运动，大幅降低物料在筛网表面的滞留与摩擦损耗。

多层分级透筛与清网过滤机理

在物料沿着筛面连续跳跃前移的过程中，料层内部会发生明显的自然析离分层现象。由于密度和粒径差异，粗大颗粒在振动跳跃中逐渐浮升至料层上表面，而细小颗粒则在重力与缝隙渗透作用下迅速沉降穿过颗粒间隙，紧密贴附于不锈钢筛网表面。

沉降到底部的细小物料在与网孔接触时，只要粒径小于筛网有效开孔尺寸且入射角适宜，即可迅速穿透网孔落入下层筛面或排料通道；大于网孔的粗物料则继续沿筛面向前滑移，最终从上层出料口排出，多层筛网配置下即可同时实现多种粒度规格的高精度分级。

针对易吸附、静电或受潮的微细粉体，设备在筛网下方配置了不锈钢弹跳球与冲孔托板系统。筛体振动激发弹球不断撞击不锈钢筛网底部，产生的二次微频冲击能够快速振落卡嵌在网孔中的临界颗粒，保持网孔开孔率与透筛效率的长期稳定。

减振支撑与整机结构动力学平衡

不锈钢直线振动筛的筛箱通过多组高刚度复合弹簧或橡胶减振弹簧弹性支承在坚固的基座上。弹簧系统精准吸收筛箱高速往复运动产生的动载荷，有效隔离了高达90%以上的振动能量向厂房地面传递，保障了周边工艺设施的安全与平稳。

整机采用SUS304或SUS316L优质不锈钢经激光切割、数控折弯及全密封焊接工艺制成，结构在保持轻量化的同时具备极高的动刚度。优化的焊缝应力分布能够承受长期高频交变应力，避免因局部应力集中引发筛箱疲劳开裂与刚度衰减。

激振合力线精确穿过整机质心，确保筛箱在运行状态下不产生有害的扭摆与横向晃动。动力平衡系统的精密设计不仅保证了整机各处振幅的均匀一致性，还大幅延长了轴承与关键受力部件的使用寿命。

不锈钢直线振动筛将电机自同步动力学、多相物料运动学与精密机械结构深度融合，实现了从激振力输出、物料高效抛掷分散到高精度透筛分级的全流程闭环控制。设备凭借洁净卫生的材料特性、严谨的应力控制和出色的减振降噪表现，为工业规模化连续生产提供了高产能、高洁净度、低能耗的物料固液及粒度分离技术保障。
