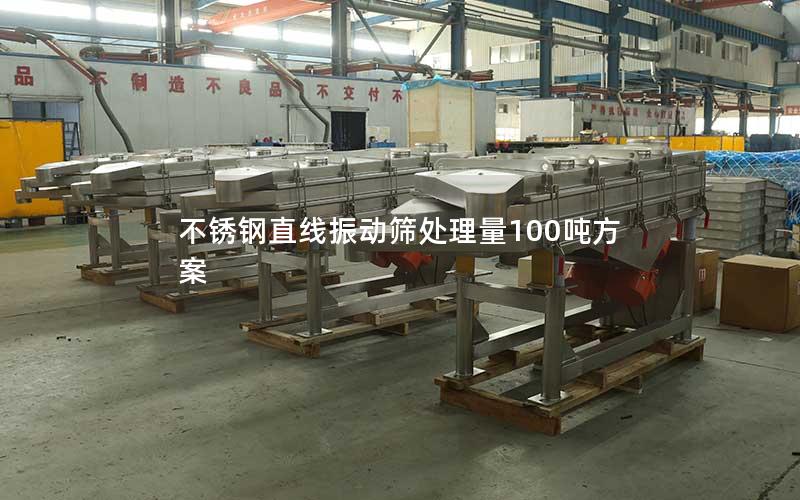

不锈钢直线振动筛处理量100吨方案

针对现代化工业大宗物料筛分需求，不锈钢直线振动筛处理量100吨方案通过科学的力学计算、精准的结构选型与严谨的流体物料动力学仿真，构建了一套高效、稳定且耐腐蚀的重载筛分系统。该方案重点围绕超大处理量下的设备刚度强化、激振动力精准匹配、全封闭防尘环保以及智能化运维展开，选用优质304/316L不锈钢材质，配合双振动电机自同步线性振动原理，在确保物料透筛率与分级精度的前提下，实现了单台设备每小时100吨的连续稳定过料能力，为化工、食品、医药、冶金及环保等行业的大规模连续化作业提供了标准化、高可靠性的工程解决方案。

设备选型与结构参数设计

实现100吨每小时的大处理量，首要任务是确定合理的筛面有效工作面积与长宽比。方案通常选用宽体长行程的规格型号，如筛面宽度不低于1.5米、长度在4米以上的重型直线筛设计。较宽的筛箱能够使大流量物料在进料瞬间迅速摊平，降低料层堆积厚度，从而让细粒级物料更快速地接触筛网表面，完成高效透筛过程。

在材质与机械强度方面，整机与物料接触部分均采用优质SUS304或SUS316L不锈钢板材，经过高精度数控激光切割、折弯及满焊成型。为了抵御100吨物料连续冲击带来的交变应力，筛箱侧板采用无焊接通长加筋板设计，横梁选用厚壁无缝不锈钢管配合有限元应力分析优化排布，并通过去应力退火处理，彻底消除内部焊接残余应力，杜绝筛箱开裂风险。

筛网结构设计充分考虑了大负荷下的耐磨损与易维护性。筛架采用轻量化高强度不锈钢型材组合，装配钩边式张紧编织网、不锈钢冲孔板或耐磨聚氨酯条缝筛板。筛箱内部配置快拆式压紧机构与支撑托架，在保障筛面高平整度与张紧力的使单次换网时间缩短至30分钟以内，大幅降低了重载工况下的设备停机停产时间。

激振动力系统匹配与振动参数优化

动力单元是支撑100吨级高负荷筛分的核心引擎。方案配置两台对称安装的重型三相卧式振动电机，单机功率通常在7.5kW至11kW之间，通过反向同步运转产生定向直线激振力。激振力的大小可根据实际物料堆积密度与含水率在激振器两端偏心块上实现无级调节，确保提供足够的抛掷加速度，使厚重料层迅速分层并呈跳跃式向前运动。

振动频率、振幅与筛面倾角的黄金匹配直接决定了处理量与筛分效率的平衡。本方案一般将振动频率设定在960r/min至1440r/min区间，双振幅优化控制在5mm至8mm之间，筛箱安装倾角保持在0至6度可调。合理的运动轨迹不仅赋予物料每秒0.3米至0.5米的恒定向前流速，还能有效防止物料因运行过慢造成的筛网过载淤堵现象。

减振支撑系统采用高性能复合橡胶弹簧或充气式减振气囊，具备出色的抗疲劳与非线性阻尼特性。高品质减振总成有效吸收了设备在启停及超载运转时产生的横向晃动，动负荷传递至地基的隔振效率达到90%以上，极大地降低了厂房框架的共振损伤与运行噪音。

物料分配与防堵网高效筛分机制

在大处理量作业中，进料的均匀度是影响透筛效果的关键前提。方案在进料口处加设了多级不锈钢布料器与缓冲导流槽，将管路或皮带输送机集中涌入的100吨脉冲式物料均匀分散至整个筛面宽度方向，避免了局部物料偏载和未充分筛分即被排出的跑料问题，使整张筛网的有效利用率达到95%以上。

针对易粘附、易吸潮或含有微细颗粒的复杂物料，方案构建了主动式防堵网系统。筛网下方设置密集的耐磨硅胶弹跳球清网装置，配合高弹性冲孔托网板，利用高频振动撞击筛网背面，持续打破颗粒堵孔趋势。对于超微细粉物料，还可选配不锈钢外置式超声波共振系统，通过微高频振动波抑制物料表面静电吸附与团聚现象。

设备整体采用全密封环保结构，上盖板配置轻质不锈钢防尘罩与硅胶食品级密封条，出料口与外接溜槽采用柔性硅胶软连接。整机预留标准负压除尘接口，可与车间中央除尘系统直接对接，确保在大吨位物料快速翻滚流转的过程中，实现粉尘零外溢，达到高标准的无尘化洁净生产要求。

安装调试、运维与智能监控方案

设备的现场安装与高精度调试是发挥百吨级产能的技术保障。设备基础必须经过水平校准，保证两侧支撑支架高度公差控制在1毫米以内，防止筛体产生扭摆应力。在初始通电试运行阶段，需通过激光对中仪与振动分析仪对空载振幅、三轴振动一致性及温升曲线进行系统检测，确保激振力完全通过筛箱质心轴线。

方案深度融合了工业物联网智能监控技术，在振动电机的轴承位及筛箱关键受力点预置了PT100温度传感器与三向振动加速度传感器。监控系统将采集到的实时振幅、轴承温度与谐波数据同步传输至PLC中控台或移动终端，当出现振幅异常衰减或轴承过热时，系统可提前发出预警并执行安全保护动作，实现由事后维修向预测性维护的转变。

在日常运维管理方面，方案建立了标准化润滑保养规程，配备集中自动油脂加注系统，确保核心轴承在长时间重载工况下始终处于优良润滑状态。所有易损部件均实行模块化编码管理，并配有可视化磨损检测标尺，使现场作业人员能够快速辨识筛网与紧固件的疲劳状态，保障整条流水线全天候不间断平稳运转。

不锈钢直线振动筛处理量100吨方案实现了重载机械动力学、耐腐蚀材料工艺与高效流体动力学的有机结合。通过加固型全不锈钢箱体架构、科学的激振参数匹配、全宽均匀布料与长效自清网系统，方案彻底攻克了传统大型振动筛在连续大负荷下容易开裂、跑料、堵网及粉尘污染的工程痛点，以优异的耐候性、卓越的透筛精度和低能耗低维护成本，在大规模工业物料分选领域构建了高效可靠的技术支撑体系。
