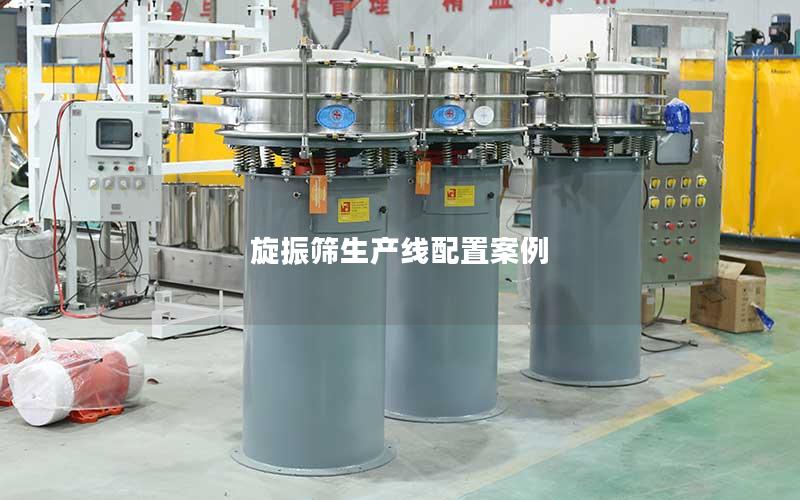

旋振筛生产线配置案例

本案例以年产两万吨精细高分子新材料微粉筛分生产线为研究对象，系统解析了旋振筛在复杂粉体连续化加工中的整体配置方案。文章详细拆解了从前期物料特性调研与产能需求测算，到核心旋振筛主机的精细化选型、防堵网清网装置升级，再到上下游密闭输送与PLC自动化控制系统的无缝集成，以及整线投产后的效能提升与运维管理。通过科学的工艺匹配与设备组合，该方案有效攻克了超细粉体筛分中的物料团聚、静电吸附及粉尘溢散难题，显著提升了产品纯净度与筛分精度，降低了综合能耗，为粉体加工行业实现高效、环保、智能化的生产线升级改造提供了极具参考价值的工程实践范本。

项目背景与物料特性深度剖析

在精细化工与新材料加工领域，超细粉体的分级精度直接决定了终端产品的物理化学性能。某高分子材料制造企业在扩产改造项目中，原有的传统简易筛分单元面临处理量不足、筛网堵孔严重及车间粉尘超标等瓶颈，严重制约了高附加值产品的规模化交付。为彻底改善这一局面，企业决定对整条微粉筛分生产线进行重构，引入标准化、高精度的旋振筛作为核心分级装备，以满足日趋严苛的市场品质要求。

针对该生产线所处理的特种树脂微粉，技术团队进行了严密的前期理化参数测定。该物料堆积密度约为0.45g/cm³，含水量低于1.5%，但颗粒极细，主粒径集中在120目至325目之间，且在高速流动摩擦中极易产生静电积聚，极易引发物料抱团结块并吸附于筛网表面。传统重力筛分或普通振动筛在这种工况下极易发生严重的网孔堵塞现象，导致筛分效率断崖式下跌，物料过网率难以维持在稳定区间。

基于对物料微观特性的掌握，项目团队确立了生产线的核心设计指标：单条生产线需满足连续24小时不间断稳定运行，台时处理量须达到1.8至2.2吨，筛分净度要求达到98.5%以上，同时整个筛分与周转流程必须实现全密闭无尘化作业。清晰的数据指标为后续旋振筛主机的科学选型与周边配套辅机的定制化开发奠定了扎实的工程基础。

旋振筛主机选型与核心结构配置

结合产能负荷与分级精度要求，生产线核心筛分设备最终选定为直径1500mm型三次元多层旋振筛。该设备接触物料部分均采用SUS304不锈钢精细抛光处理，内部焊缝平整光滑，粗糙度Ra≤0.4μm，有效杜绝了物料滞留和交叉污染风险。整机底座配备高强度减振弹簧组，大幅吸收运转过程中产生的横向与纵向动态载荷，确保设备在长时间高频振动下的结构稳定性与低噪运行。

针对微粉物料极易堵网的痛点，旋振筛配备了复合型清网系统。筛网底层配置了高弹性食品级硅胶弹跳球与聚氨酯PU阻打环组合装置，通过设备运行时的上下连续跳动击打网面，破坏物料表面张力；针对超细筛分层引入了高频超声波谐振清网装置，将电能转化为微米级高频振动波均匀传导至整张网面，使超微颗粒始终处于微悬浮分散状态，彻底消除了静电吸附与微孔嵌塞现象，保障了筛分透网率的恒定。

动力驱动与运动轨迹调谐是该配置的另一大核心亮点。设备选用立式防爆振动电机作为激振源，技术工程师根据物料在筛面上的扩散速度与停留时间，将电机上下两端偏心块的相位角精确校准至45度。这一参数设定使得微粉物料进入筛面中心后，迅速呈现渐开线式的三维螺旋渐开运动轨迹，既保证了物料在筛网上的充分分散与接触面积，又实现了不合格粗料与合格细料的平稳快速分流排放。

上下游联动对接与自动化控制集成

高效的旋振筛必须依托合理的上下游衔接系统才能完全释放其性能潜能。在进料前端，生产线摒弃了传统人工倾倒和落差式直冲喂料方式，配置了无尘真空上料机与高精度失重式螺旋给料器。给料端与旋振筛进料口之间采用耐磨、抗静电的高分子硅胶软连接隔离机械振动，通过变频可调的定量均匀喂料，避免了瞬时料压过大造成物料在筛面上堆积漫顶，显著提升了筛网有效利用率。

在筛分出料与环保收尘方面，系统构建了严密的气相平衡网络。各出料口均设置带有法兰卡箍快拆结构的密闭落料管，合格物料直接导入密闭料仓并对接全自动称重包装机组。旋振筛顶部防尘盖加设负压引风管路，与车间脉冲布袋除尘系统相连，通过微负压环境将筛分腔体内的飞扬微尘瞬间抽吸净化，实现了车间空气中粉尘浓度低于5mg/m³的洁净生产标准。

整条生产线深度融入了中央PLC电气自动化控制架构。控制系统对旋振筛电机的运行电流、轴承温升、超声波发生器谐振频率以及料位传感器状态进行实时数据采集与动态监测。一旦出现电机过载、振幅异常或筛网破损压力突变等情况，系统将在毫秒级内触发声光报警并自动联锁停机，有效防止不合格物料混入下游成品仓，确保了整线运行的本质安全与智能化水平。

运行成效评估与日常维护保障

整套旋振筛生产线在完成带料调试并正式投入商业化量产后，展现出了卓越的工艺适应性与运行经济性。实测数据显示，单机台时产量稳定在2.05吨，产品筛分精度与纯净度由原先的91%跃升至99.2%，筛下物料粒度分布曲线极其陡峭，完全满足了高端应用领域的严苛指标。由于物料流转全程处于负压密闭环境，车间粉尘逸散问题得到彻底根治，作业环境得到本质改善。

在日常运维方面，该生产线体现出极高的人性化与便捷性设计。旋振筛机身采用特殊的束环锁紧结构与子母双层网架设计，当需要更换不同目数的筛网或进行例行清扫时，两名操作人员借助简易工具即可在15分钟内完成整套筛网的拆装与张紧，极大缩短了换产停机时间。设备关键润滑部位采用免维护密封轴承，配合标准化周期润滑管理规范，将设备非计划停机率压降至极低水平。

从全生命周期成本考量，高配置的旋振筛系统为企业带来了极为显著的经济回报。精准的物料分选使得原料损耗率下降了3.2%，超声波清网技术的应用使得筛网使用寿命从原先的平均7天大幅延长至45天以上，耗材损耗与人工维护费用显著削减。整条生产线单位能耗降低约18%，在投产运行不到八个月的时间内即完全收回了前期技术改造投入，实现了产能扩增与降本增效的双重跨越。

工程经验提炼与应用推广价值

精细粉体物料的工业化筛分是一个涉及流体力学、机械振动与材料工程的系统工程。本生产线配置案例的成功实施表明，旋振筛的应用绝非单一设备的孤立摆放，而是建立在精准把握物料物理流动特性基础上的深度定制。通过将高刚度主机、多维复合清网系统、稳定可控的恒速进料以及智能联锁电控有机融为一体，彻底突破了传统筛分工艺在微细粉体处理上的效率与环保瓶颈。

这种以核心旋振装备为中枢、高度重视全流程密闭化与智能联动的工程设计思路，在医药中间体、食品添加剂、锂电池正负极材料以及高档颜料涂料等诸多粉体处理场景中均展现出极强的通用性与借鉴价值。随着制造业对产品均一性与绿色清洁生产要求的不断升级，依托科学选型与精细化产线配置赋能的旋振筛系统，必将在现代化工业粉体工程中扮演愈发重要的关键支撑角色。
