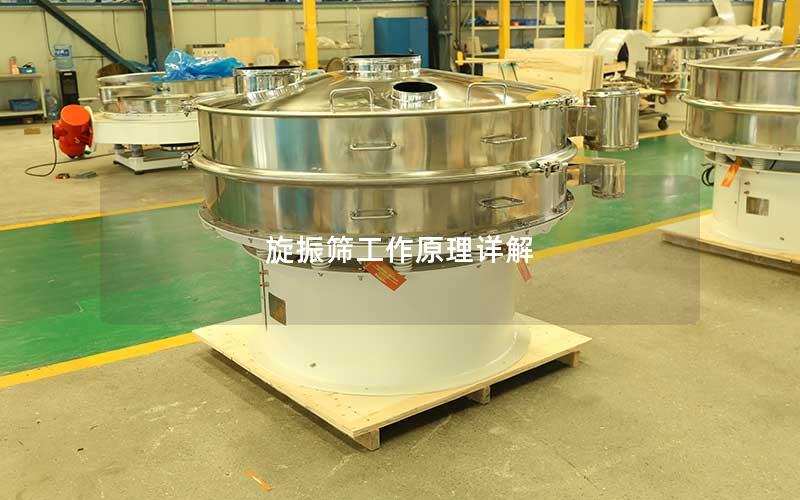

旋振筛工作原理详解

文章本文围绕旋振筛（三次元旋振筛）的工作原理展开全面、深度的解析。旋振筛作为现代工业中广泛应用的高精度细粒筛分设备，其核心在于利用立式振动电机将电能高效转化为水平、垂直、倾斜的三次元复合空间运动。文章系统地从旋振筛的动力源与三维振动产生机理、上下偏心重锤相位角的调控规律、物料在筛面上的动态分级扩散过程，以及减振支撑系统的力学协同机制四个核心维度进行了详细阐述。通过剖析其内部动力学与物料输送机理，揭示旋振筛高精度、防堵网与连续作业的技术优势，为设备的选型、参数调试与工艺优化提供清晰的理论指导。

一、动力源与三维空间振动的产生机理

旋振筛的核心动力来自其特制的立式振动电机，这种电机在转子轴的上下两端各装有一组偏心重锤。当电机高速旋转时，两组偏心重锤会产生极大的离心惯性力。由于上下重锤所处空间位置及转动平面的差异，这种离心力并非单一方向的往复力，而是分解为相互垂直的水平分力与垂直分力，从而在空间内合成一种复合激振力。

在复合激振力的连续作用下，整个筛体（包括筛箱、筛网及进出料口）被强制驱动，产生空间三维连续振动。具体而言，水平方向的离心力驱动筛体做水平回转圆周运动，垂直方向的分力则迫使筛体产生高频的上下跳动，两者叠加后形成了旋振筛标志性的“水平—垂直—倾斜”三次元复合振动模式。

这种三维振动赋予了筛面独特的速度场与加速度场，打破了传统单向直线筛或平面回转筛的运动局限。三维运动不仅使落入筛面中央的物料瞬间获得向外的离心加速度，更通过高频垂直抛射，使物料颗粒在筛网上处于不断跳跃和分散的状态，为后续的高效透网与颗粒分级奠定了核心力学基础。

二、偏心重锤相位角调节对物料运动轨迹的控制

旋振筛工作原理中最具灵活性与技术含量的部分，在于上下偏心重锤相对空间相位角的调节机制。所谓相位角，即电机上端重锤与下端重锤在轴向投影上的夹角差。该角度的微小变化，会直接改变三维合力的方向矢量与合力矩分布，进而改变物料在筛面上的宏观扩散轨迹与停留时间。

当上下重锤相位角调整为0°时，物料在筛面上主要受垂直振动力支配，向外周扩散的动力极弱，容易在筛网中心堆积；而当相位角逐步调节至15°～45°的标准工作区间时，物料会从筛网中心以均匀的阿基米德螺旋线形式向外缘平稳发散。物料在筛面上的分散面积最大，既保证了充足的过网时间，又维持了顺畅的排料速度，是大多数粉体筛分的最佳状态。

当相位角进一步增大至70°～90°甚至更大时，物料在筛面上做圆周回转的倾向增强，向外扩散的速度显著减慢，物料在筛网上的滞留时间大幅延长。这种调节模式特别适用于难筛物料、微细粉体或要求超高精度的分级工况；反之，若需追求极高的处理量，则可适当减小相位角以加速排料。通过简单调节重锤夹角，旋振筛能够实现对不同流动性物料运动特性的精准匹配。

三、物料在筛网表面的动态分级与透网过程

物料进入旋振筛后，首先落在筛网的中心区域。在三维振动的离心力与抛射力共同作用下，物料堆迅速被“撕裂”并向四周均匀铺展，形成一层薄而均匀的动态物料流层。在此过程中，颗粒群受高频微幅振动的扰动，自然产生“自流析离”效应，即小粒径颗粒快速下沉穿过大颗粒间隙接触筛面，而大粒径颗粒则浮于物料层上表面。

接触到筛孔的微细颗粒在垂直加速度的推动下迅速穿过网孔，落入下层筛格或底盘，最终由下部出料口排出，完成“透网”过程；而大于网孔尺寸的粗颗粒物料则无法透网，在持续的螺旋离心推力作用下，沿着筛网表面继续向外移动，最终沿筛网边缘切线方向进入上部出料口排出，实现连续自动分级。

旋振筛在工作过程中有效解决了筛网堵孔难题。三维振动不仅使物料时刻处于微沸腾状态，不易嵌入网孔，而且通常在筛网下方的托球板上装有弹跳球等清网装置。振动驱动弹跳球高频撞击筛网底部，产生二次高频微振，瞬间弹落嵌在孔内的临界颗粒，确保了网孔长效通透与分级的高精度。

四、减振弹簧与机体动力学平衡的协同机制

旋振筛的平稳运行离不开其底部的减振支撑系统。整机结构被明确划分为“振动体”与“固定底座”两大部分，多组高强度螺旋减振弹簧均匀分布于两者之间。这些弹簧不仅是筛体的弹性支承构件，更是系统动力学平衡的关键调控元件。

在运转过程中，减振弹簧吸收了振动电机传递给筛体的大部分动态载荷，将激振力严格限制在振动体内部，从而将传递至地面基座的动载荷降至最低。这一设计有效避免了设备对车间地面的刚性冲击，大幅降低了运行噪声，并防止了基座因共振产生的结构疲劳损伤。

更为重要的是，减振弹簧的刚度与筛体总质量构成了精确匹配的弹性振动系统。弹簧在振动周期内不断进行能量的储存与释放，使得筛箱能够在特定固有频率附近维持稳定的三维谐振轨迹。这种机电与力学结构的完美协同，保证了旋振筛在连续高负荷运转下振幅稳定、能耗极低且运行寿命长久。

归纳：旋振筛的工作原理是一套集电机偏心激振、三维空间轨迹合成、动力学相位调控与弹性减振平衡于一体的高效物理筛分体系。它通过立式振动电机将旋转力转化为立体的空间三维振动，利用可调的上下偏心重锤精准调控物料在筛网上的螺旋运动轨迹，配合高频振动下的物料析离与清网机制，实现了粉粒物料的高精度、大通量自动分级。深刻理解旋振筛的这一工作机制，不仅有助于操作人员在生产实践中根据物料特性科学调节相位角与振幅，更为提升工业筛分效率、延长设备使用寿命提供了坚实的理论依据。
