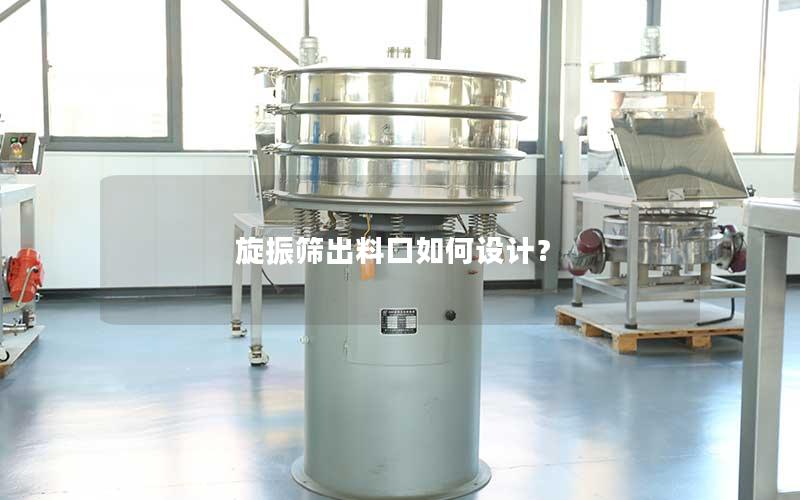

旋振筛出料口如何设计？

旋振筛作为高精度细粒分级与固液分离的核心设备，其出料口设计直接决定了筛分系统的排料顺畅度、生产连续性与整机运行效率。合理的出料口结构不仅需要满足瞬时过流能力与物料流动特性的匹配，还要兼顾防物料积压、密封防尘、抗磨损以及与后续输送设备的柔性衔接。出料口设计需从几何尺寸与流道截面、倾角与排料导向、耐磨防腐与密封结构、以及阀门控制与辅助功能拓展这四大核心维度出发，通过科学计算与工况适应性优化，实现物料的高效排出与设备的长寿命平稳运行。

合理计算出料口尺寸与通流截面积

出料口通流截面的大小必须依据整机的最大处理量以及物料的堆积密度进行严谨计算。设计初期需充分评估筛上物和筛下物的单位时间产出峰值，确保出料口有效通径具备足够的过流冗余度。如果出料口口径偏小，极易在连续高负荷进料时引发排料不畅，造成物料在筛网边缘严重堆积，增加筛网局部负荷并破坏原有的物料扩散轨迹。

在结构形态上，出料口多设计为圆形或带有倒角的矩形管状结构。圆形截面受力均匀且内部不易形成堆料死区，有助于颗粒及浆料快速汇流排出；而针对特定空间受限或超大排量的工况，扁平矩形或椭圆形出料口则能有效扩大瞬时通过面积。设计时应保持筛框内壁至出料管口的渐缩平滑过渡，避免出现直角突变导致的截面骤缩现象。

对于多层分级旋振筛，各层出料口的尺寸匹配还需结合筛分产出比例进行阶梯化配置。细粉层出料口由于物料比表面积大、流动性相对较差，截面设计需适当放大；粗颗粒层则需平衡物料重力下滑速度与出料口承载能力，以保证各层物料排出速度相互协调，避免下层料斗与上层管路在垂直投影空间产生干涉。

科学规划出料口角度与切向导流方向

旋振筛依靠立式振动电机上下两端的偏心块产生水平、垂直与倾斜的三维振动轨迹，物料在筛面上呈向外扩散的渐开线螺旋运动。出料口的水平轴线夹角应顺应物料在筛缘的运动切线方向，通常设计为顺时针或逆时针切向伸出，使物料在离心力和惯性力的合力作用下自然冲入出料口，从而降低排出阻力。

出料口的垂直倾角同样关键，通常下倾角度设计在15°至45°之间。针对流动性优良的干燥球形颗粒，较小的倾角即可满足重力滑落需求；而对于含水量较高、粘附性较强或比重较轻的微细粉体，必须增大出料口的下倾坡度，并尽可能缩短出料管的悬挑长度，促使物料在脱离筛面后以最短路径滑落，杜绝滞留结块风险。

内部流道的流线型设计直接影响抗积料性能。出料口与筛框内侧的交接处应采用大圆弧R角打磨光滑并消除所有装配焊缝毛刺。流道内壁通过精细抛光处理降低摩擦阻力系数，使得高速运动的物料颗粒在转弯导入阶段保持动能，杜绝物料在拐角死区内挂壁沉淀。

精选结构材质并强化耐磨防尘密封

出料口的材质选用必须基于处理物料的腐蚀性、磨损性及卫生等级要求。在食品、医药和精细化工行业，出料口通常选用SUS304或SUS316L优质不锈钢制造，且内表面要求镜面抛光至Ra≤0.4μm，以符合GMP防污染标准；在矿山、冶金和陶瓷等磨蚀性严苛的行业，则可选用高强耐磨碳钢或在内壁加装耐磨衬套。

针对高研磨性物料在高速排料过程中对管壁的冲刷磨损问题，出料口拐弯迎料面需进行结构强化。常见做法包括增加管壁厚度、堆焊耐磨硬质合金层，或在出料管内侧镶嵌高铝陶瓷片、聚氨酯耐磨衬垫等耐磨材料。可拆卸式衬板结构还便于在磨损穿孔前进行快速更换，降低整机维护成本。

出料口与下游承接设备如料仓、螺旋输送机或包装机之间的连接结构设计需注重动静隔离与密封。由于旋振筛处于高频振动状态，出料口必须采用硅胶软连接、帆布软管或EPDM柔性伸缩节进行过渡衔接。软连接两端配备快装卡箍或法兰抱箍，在严防粉尘飞扬和液体飞溅的消除管道硬连接对振动筛本体产生的应力束缚。

集成流量调控阀门与智能化辅助构件

为精准控制物料在筛面上的滞留时间和筛分精度，出料口可集成可调节的截流构件。常见的配置是在出料口法兰处加装手动插板阀、气动蝶阀或柔性阻尼翻板。通过调节阀门开度控制排料速率，延长物料在有效筛网区域的停留时间，从而提升难筛物料的透筛率和分级合格率。

在需要实时监控物料品质的生产线上，出料口应预留在线取样接口与透明防爆视镜。取样装置通常布置在出料管侧上方，采用斜插式导流管结构，方便操作人员在不停机状态下定时截取筛上物或筛下物样品进行化验，视镜则便于直观巡检物料流动形态及有无堵料前兆。

针对极易吸潮、团聚或带有静电的超细粉体，出料口外壁可集成微型气动敲、辅助振动源或安装流化气喷嘴。当传感器检测到出料速度下降或发生搭桥堵塞时，辅助清堵装置适时介入，破坏物料拱架结构，保障整个自动化产线的物料流转畅通无阻。

旋振筛出料口的设计是一项融合了散体力学、结构工程与工况适应性的系统化工作。从截面尺寸的精确匹配到切向倾角的顺畅引导，再到耐磨密封材质的合理搭配与智能调控阀门的模块化集成，每一个设计环节都直接关联着设备的综合处理能力与使用寿命。根据粉体、颗粒或浆料的特定物理流动特征实施定制化出料流道开发，能够最大化释放旋振筛的筛分效能，为连续、清洁与高效的现代化工业生产构建稳固的装备基础。
