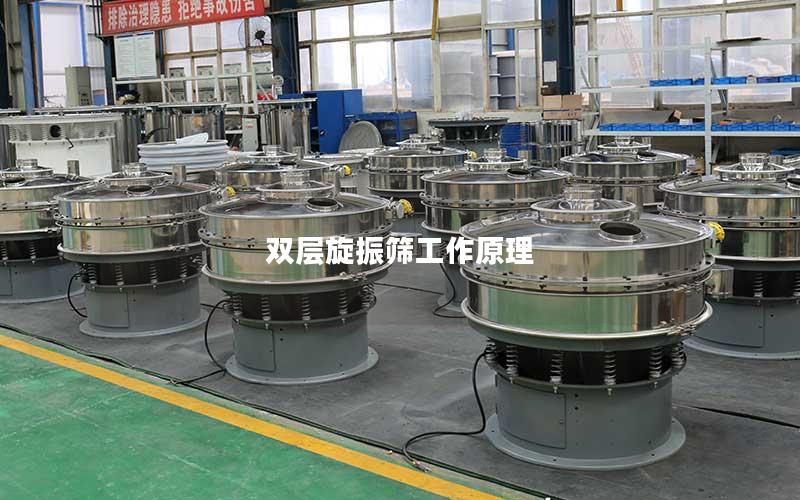

双层旋振筛工作原理

双层旋振筛作为颗粒与粉末物料分级处理的核心设备，依靠立式振动电机产生的复合激振力驱动整体结构共振。设备利用上下偏心块的空间夹角，将旋转运动转化为水平、垂直及倾斜的三次元复合振动。物料在两层不同孔径的筛网表面形成自中心向边缘扩散的渐开线轨迹，在连续抛掷与滑移中经历双重梯级分选，实现三种规格物料的同步分离与高效排料，展现出优异的筛分精度与连续作业效能。

动力转换与三次元运动生成

立式振动电机是双层旋振筛的核心动力源泉，其电机轴上下两端均装配有经过精确配重的偏心重锤。当电机高速旋转时，上下偏心块产生强大的离心激振力，打破了静止平衡状态。这种偏心转动通过电机法兰直接传递至筛体底部，使整个弹性支承的筛箱系统进入受迫振动状态。

上端偏心块主要诱发筛箱产生水平方向的圆周运动与横向摆动，促使筛面物料迅速向四周平铺散开；下端偏心块则主要诱发垂直方向的上下跳动，迫使物料在筛网上反复跃起。两端偏心重锤产生的振动矢量在空间中相互叠加，形成兼具水平旋转与上下起伏的三次元立体运动。

操作人员通过调整上下偏心块之间的空间相位角，能够改变合成激振力的方向与大小。当相位角发生变化时，物料在筛面上的运动轨迹会呈现出快速向外扩散、同心圆旋转或缓慢向边缘推进等不同形态，从而为不同物理特性的物料提供精准的动力适配。

双层筛网梯级拦截与连续分流

双层旋振筛内部自上而下平行设置有两层筛网，孔径呈现上粗下细的递减分布格局。物料由顶部进料口垂直落入上层筛网中心后，在三次元振动力作用下迅速展开初步分选，粒径大于上层网孔的粗物料被有效阻隔，顺着筛面坡度向外围运动并进入上出料口排出。

小于上层网孔的合格混合物料在振动与重力协同作用下穿透网孔，垂直散落至下层孔径更细的筛网表面。下层筛网对这部分物料进行二次精细化分层，介于上下层筛孔尺寸之间的中等粒径物料在下层筛面上持续推移，最终经由中间层出料口定向排出。

最细微的颗粒物料则顺利穿透下层细筛网，汇集到筛体底盘漏斗区域，通过最底层的排料口流出设备。整个分选过程通过双层物理屏障形成了独立的三个流道，实现了单一入料口进料、三组不同粒径组分连续分离的结构闭环。

物料运动动力学与透筛扩散机理

物料在筛网表面的流动轨迹是决定透筛率的关键要素。在复合激振力驱动下，颗粒群从筛网几何中心出发，沿着连续展开的螺旋渐开线轨迹向外边缘缓缓扩散。这种运动模式极大地延长了物料在有效筛分区域内的行进路径，为每个颗粒提供了更多接触网孔的机会。

垂直方向的振动加速度使物料层产生周期性的腾空与松散，破坏了粉体颗粒间的分子聚拢力与静电吸附力。物料在空中翻滚重新排列，促使下层细颗粒迅速下沉至网孔表面，上层大颗粒浮于表层，形成了理想的粒度自然分层分布。

倾斜维度的振动分量为物料提供了向出料口方向滚动的推力，保持了筛面物料流层的厚度均匀。适宜的物料流速既避免了因堆积过厚导致底层细粉无法透网，又防止了因流速过快而造成的欠筛现象，维持了高效的动态平衡。

动态清网与连续防堵塞协同

在双层旋振筛的每一层筛网下方，均精密装配有冲孔托球板以及高弹力橡胶或硅胶弹跳球。当筛体受到高频三次元振动时，托球板将能量传递给弹跳球，激发弹跳球在网面与托板之间进行连续的高频不规则撞击。

弹跳球自下而上反复冲击筛网网丝，产生向上的微观振动冲击波，瞬间击碎卡在网孔中的临界颗粒与嵌塞物料。这种机械振击与物料自上而下的透筛运动形成动态对流，保证了微米级网孔的长期畅通与开孔率稳定。

全密闭的筛分腔体与环形密封圈有效隔绝了外部气流扰动，防止粉尘外溢的同时维持了内部微负压平衡。弹跳球撞击产生的微弱气流脉动有助于吹散附着在网丝表面的超细静电粉末，确保筛网在连续高负荷运转状态下依然保持极高的筛分效率。

双层旋振筛运行机制的系统性体现

双层旋振筛将电机的旋转离心力、筛体的空间三维共振以及双层网面的空间位错高度整合，构建起一套自给自足、高效运转的物理分离体系。物料在空间力场的精准诱导下，自主完成解聚、分层、透筛与导流，将单一动力源的效能发挥到了极致。

这种多物理场耦合的工作机制，兼顾了物料粗分与精选的双重需求，依托自激式清网系统化解了微细粉体易堵网的行业难题，在精细化工、食品制药及新材料加工领域构建了稳定、高效、低耗的物料分级屏障。
