超声波振动筛换能器结构图

超声波振动筛换能器结构图

超声波振动筛换能器是一种效率高的筛选设备，广泛应用于化工、食品、医药等行业。本文将从以下四个方面对其结构图进行详细阐述。

1. 超声波振动筛换能器的整体结构

超声波振动筛换能器的整体结构主要包括筛框、超声波振动器、超声波控制器、筛网等部分。其中，筛框是超声波振动筛换能器的主体部分，其内部装有筛网，筛网的材质和孔径大小根据不同的筛选要求而定。超声波振动器是超声波振动筛换能器的核心部件，其作用是通过超声波振动的方式使筛框内的物料得到更好的筛选效果。超声波控制器则是超声波振动筛换能器的控制中心，通过控制超声波振动器的工作频率和振幅来实现不同的筛选效果。

超声波振动筛换能器的整体结构紧凑，占地面积小，适用于各种场合的筛选需求。

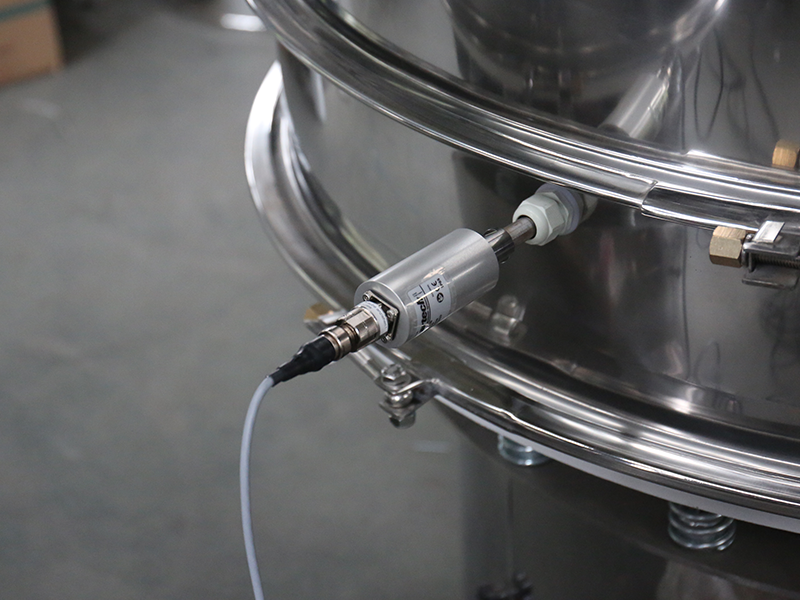

2. 超声波振动筛换能器的超声波振动器结构

超声波振动筛换能器的超声波振动器主要由振动器、振荡器、振动源等部分组成。其中，振动器是超声波振动筛换能器的核心部件，其作用是将振动源产生的超声波能量转化为机械振动能量，从而使筛框内的物料得到更好的筛选效果。振荡器则是超声波振动筛换能器的辅助部件，其作用是通过调节振动器的工作频率和振幅来实现不同的筛选效果。振动源则是超声波振动筛换能器的能量来源，其作用是产生超声波能量，从而驱动振动器工作。

超声波振动筛换能器的超声波振动器结构精细，能够产生高强度的超声波振动能量，从而有效提高筛选效率。

3. 超声波振动筛换能器的筛网结构

超声波振动筛换能器的筛网主要由筛孔、筛网材质等部分组成。筛孔的大小和形状根据不同的筛选要求而定，通常采用圆孔、方孔、长方孔等形状。筛网材质通常采用不锈钢、铜、铝等金属材料，也可以采用塑料、橡胶等非金属材料。

超声波振动筛换能器的筛网结构精细，筛网材质耐腐蚀、耐磨损、耐高温，能够满足各种不同的筛选需求。

4. 超声波振动筛换能器的应用范围

超声波振动筛换能器广泛应用于化工、食品、医药等行业，主要用于固体物料的筛选、过滤、分级等工作。在化工行业中，超声波振动筛换能器主要用于粉末、颗粒、液态物料的筛选和过滤。在食品行业中，超声波振动筛换能器主要用于食品加工过程中的筛选和分级。在医药行业中，超声波振动筛换能器主要用于药粉、药片、药液等物料的筛选和过滤。

超声波振动筛换能器的应用范围广泛，能够满足各种不同的筛选需求。
